PMS15A/PMS150C系列是PADAUK 公司生產的 8 位 OTP（一次性編程）型單片機，PMS15A/PMS150C是一款IO類型、完全靜態,以OTP為程序存儲基礎的單片機。使用RISC的架構基礎使大多數的指令啟動時間都是一個指令周期,只有極少數指令是需要兩個指令周期。內部最多達0.5KW/1KWOTP程序內存及其64字節數據存儲器:另外,PMS15A/PMS150C還提供一種16 位的硬件計數器、一個8位的硬件PWM生成器和一個通用型比較器。

基本特性

存儲器：

  - PMS150C 具有 1KW OTP 程序存儲器和 64 字節數據 RAM。

  - PMS15A 具有 0.5KW OTP 程序存儲器和 64 字節數據 RAM。

- 工作電壓：2.0V 至 5.5V。

- 工作溫度范圍：-20°C 至 70°C。

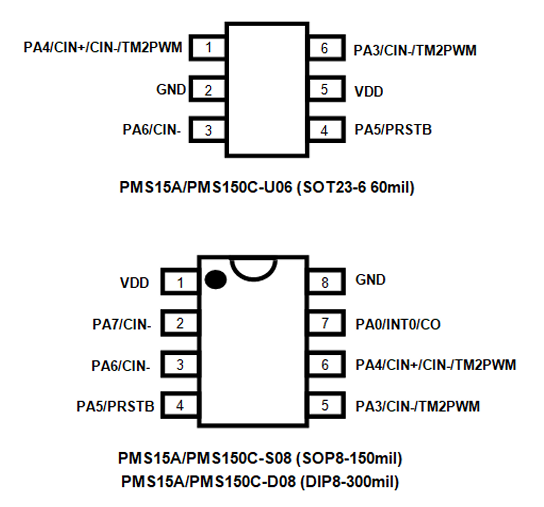

- 封裝形式：提供 SOT23-6（60mil）、SOP8（150mil）和 DIP8（300mil）等多種封裝。

系統特性

- 定時器：

  - 內置 16 位硬件定時器 Timer16，支持多種時鐘源和預分頻器。

  - 內置 8 位 PWM 硬件定時器 Timer2，支持周期模式和 PWM 模式。

- 比較器：PMS150C 配備通用比較器。

- 喚醒功能：每個 IO 引腳均可配置為喚醒功能。

- 低電壓復位（LVR）：PMS150C 支持 8 級 LVR。

- 外部中斷：支持 1 個外部中斷輸入。

CPU特性

- 指令集：提供 79 條指令，大多數指令為單周期（1T）指令。

- 堆棧指針：可編程堆棧指針和可調節堆棧級別。

- 數據存取：支持直接和間接尋址模式，IO 地址和存儲地址空間獨立。

IO特性

- 最大 IO 數量：PMS150C 和 PMS15A 均支持最大 6 個 IO 引腳。

- 上拉電阻：PMS150C 的 6 個 IO 引腳具有可選的驅動/灌電流和上拉電阻。

- 灌/拉電流：PMS150C 在正常模式下為 14.5mA/-10.5mA@5V，低功耗模式下為 5mA/-3.5mA@5V。

應用場景

PMS15A 和 PMS150C 系列單片機適用于需要低功耗、小封裝和簡單控制邏輯的應用，例如小型家電控制、傳感器接口、LED 控制等。不過，它們不建議用于 AC 阻容降壓供電或有高 EFT（電快速瞬變）要求的應用。

臺灣應廣PADAUK MCU，主要產品有 OTP MCU、MTP MCU和BLDC、MCS系列產品，應用于家電、玩具、智能、馬達控制等場合。極佳的性價比，備受市場認可。深圳市立維創展科技授權代理銷售PADAUK應廣單片機，提供售前和售后技術支持服務，原廠原裝，價格優勢，歡迎咨詢。
