TPSM82813降壓模塊（集成電感器）
發布時間：2022-03-02 17:00:17 瀏覽：1108
TPSM8281x具備集成電感器、引腳對引腳兼容的3A和4A高效率、便于運用的同步降壓DC/直流電源模塊系列。TPSM82813根據固定頻率峰值電流模式操控拓?fù)洌饕糜诰邆涓吖β拭芏群捅憬菪砸蟮碾娦拧z測和檢測以及醫療應用領域。低阻開關可在高溫環境下兼容高達4A的持續輸出電流。客戶可根據外部形式在1.8MHz至4MHz范圍內調節開關頻率，也可以在該頻率范圍內將其同步至外部時鐘。在PWM/PFM模式下，TPSM8281x會在輕負載情況下自動開啟低電量模式，從而在整個負載范圍內保持高效率。TPSM8281x可在PWM模式下提供1%的輸出電壓精度，這有利于實現具備高輸出電壓精度的電源設計。SS/TR引腳可設置啟動時間或追蹤向外部源提供的輸出電壓。此特性可實現不同電源軌的外部定序并限制啟動期間的浪涌電流。
特點
?輸入電壓范圍：2.75V至6V
?輸出電壓范圍：0.6V至5.5V
?可協調可同步開關頻率為1.8MHz至4MHz
?展頻時鐘-可選
?可選強制性PWM或PFM/PWM運作
?輸出電壓精度為±1%（PWM運作）
?具備窗口比較器的電源正常輸出
?100%占空比
?輸出放電
?精密使能輸入可實現–客戶定義的欠壓鎖定–準確排序
?15μA靜態電流（典型值）
?可調式軟啟動或追蹤
應用領域
?光學模塊、數據中心互連
?信號檢測、源生成、儀器儀表
?患者監測和診斷
?無線基礎設施
?穩固型通訊：傳感器、影像和雷達
TI的非隔離電源模塊產品TPSM82813參數如下：
電流 | 輸入電壓 | 輸出電壓 | 封裝尺寸 |
3A | 2.75~6V | 0.6~5.5V | 3.0*4.0mm |

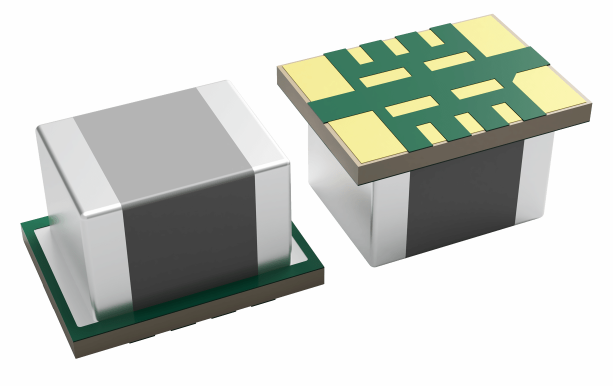

臺達旗下Cyntec 也提供類似的uPOL非隔離DC-DC電源模塊產品MUN3CAD03-SF，電性參數如下：
電流 | 輸入電壓 | 輸出電壓 | 封裝尺寸 |
3A | 2.75~5.5V | 0.6~3.3V | 3.0*3.0mm |
但由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊MUN3CAD03-SF原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解TPSM82813請點擊：http://www.bgbga.com/article/3123.html
