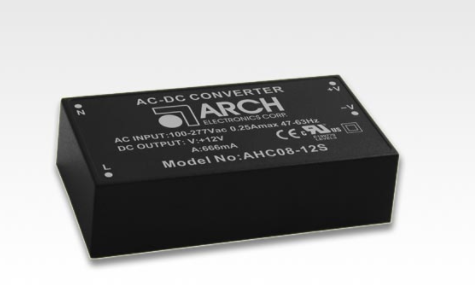

ARCH交直流電源模塊AHC08系列
發布時間：2022-03-03 17:33:05 瀏覽：1353
AC/DC電源模塊可以將AC轉換為DC，其功率流方向可以是雙向的。從電源到負載的功率流稱為“整流”，從負載回到電源的功率流稱為“有源逆變器”。在AC/DC電源模塊的轉換過程中，必須對其進行整流和濾波，因此需要相對較大的濾波電容。此外，由于內部高頻、高壓、大電流開關的作用，電磁兼容問題更難解決，這對內部高密度安裝電路的設計提出了更高的要求。同樣，高壓大電流開關增加了電源的工作損耗，限制了交直流電源模塊的模塊化進程，因此，必須采用電源系統的優化設計方法，使其工作效率達到一定的滿意程度。它必須與直流電源設備區分開來。AC/DC電源模塊不等同于DC電源。
特征
適用于PCB安裝使用的開關電源模塊
全封裝形式塑料外殼
通用型輸入范圍90-305VAC，47-440Hz
超緊湊規格尺寸：2.055x1.055x0.75英寸
單輸出和雙輸出
穩壓輸出
低紋波和噪聲
最大空載功率<0.3W
隔離等級II
CE和UL安全認證
3年產品保修
ARCH為臺灣知名電源模塊產品制造商，ARCH主要提供大功率AC-DC和DC-DC電源模塊產品，常見于系統前端，目前ARCH電源模塊客戶群覆蓋顯示屏、儀表、醫療、工業自動化、醫療、軌道交通等，ARCH電源模塊產品特色以大功率-小體積為特征。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
詳情了解ARCH電源模塊請點擊：http://www.bgbga.com/brand/38.html
輸入規格/輸入規格 |
電壓 | 90~305 VAC 或 120~430 VDC |
|
頻率 | 47-440赫茲 |
|
|
|
|
輸出規格/輸出規格 |
力量 | 8 | （最大限度。） |
電壓 | 3.3, 3.8, 5, 8, 9, 12, 14, 15, 24
---------------------------------
5/3.3、8/5、12/5 |
電壓精度
（滿載和標稱輸入電壓） | 單：±2%
---------------------------------
5S3.3S:Vo:±2% / Vr: ±15%
--------------------------------
其他：Vo:±2% / Vr:±5% |
最小負載
（滿載） | 單人：0%
---------------------------------
雙人：25% |
線路調節
（LL 到 HL 滿載） | 單：±0.2%
---------------------------------
雙：Vo：±0.2% / Vr：±3 % | （典型） |
負載調節
（平衡） | 3.3S~9S:±1%
---------------------------------
12S~24S:±0.5%
-- -------------------------------------------
雙：Vo:±0.5% / Vr:±5% | （典型） |
波紋 | 24S:<150mV (Vp-p)
---------------------------------
其他:<100mV (Vp-p ) ) | （最大限度。） |
噪音 | 24S:<200mV (Vp-p)
---------------------------------
其他:<150mV (Vp-p ) ) | （最大限度。） |
短路保護 | 打嗝模式，
無限期（自動恢復） |
環境規格/環境規格 |
工作溫度 | -40 °C 至 +70 °C |
|
貯存溫度 | -40 °C 至 +85 °C |
|
溫度系數 | ±0.02% / °C |
濕度 | 95% 相對濕度 |
|
|
|
|
安全與 EMC |
隔離電壓
（輸入到輸出） | 3000 伏交流電 |
|
機構批準 | UL 60950-1，CAN/CSA C22.2 No. 60950-1-07 |
|
EMI
（傳導和輻射發射） | EN 55032 B 類 |
|
EMS
（抗噪） | EN 55024 |
|
|
|
|
其他 / 其他 |
尺寸
（公差±0.5mm） | 52.2 x 26.8 x 19.0 毫米
2.055 x 1.055 x 0.75 英寸 |
重量 | 35 克 |
案例材料 | 玻璃纖維塑料樹脂（可燃性達到 UL 94V-0） |
冷卻方式 | 自由空氣對流 |
|
