Synergy微波低通、帶通和高通濾波器
發布時間：2021-09-14 16:28:20 瀏覽：1273
濾波器是選擇工作頻率的裝置，能夠根據數據信號中的特定工作頻率成分，大幅度的衰減其它工作頻率成分。充分利用濾波器的這種選擇作用，能夠過濾影響噪音和頻譜分析。簡單來說，能夠根據數據信號中的特定工作頻率成分，大幅度的衰減或抑制其它工作頻率成分的裝置和系統被稱為濾波器。

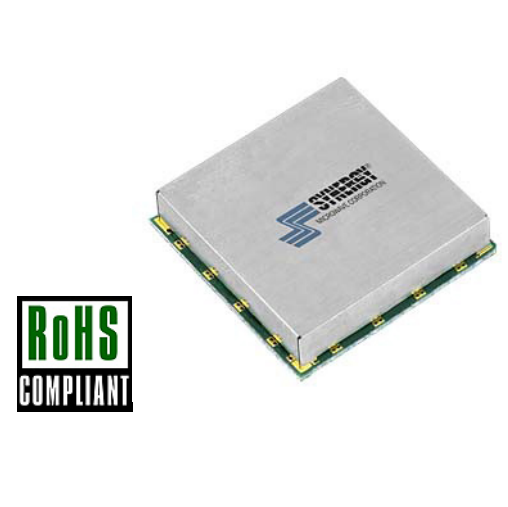

Synergy微波低通、帶通、高通濾波器適用于收發器IF濾波器、無線通訊、商業服務和軍事系統應用的最佳性能指標、低損耗、高抑制濾波器。
深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。
低通濾波器
模型 | 通帶頻率 (兆赫) | 3 dB 截止 (MHz) | 阻帶頻率 | VSWR（通帶） |
FLP-12 | 直流 - 10.7 | 12 | 頻率 (MHz)分貝（最小）213519251620 | 1.30 :1 |
FLS-12 | 直流 - 10.7 | 12 | 頻率 (MHz)分貝（最?。?13519251620 | 1.30 :1 |
FLP-24 | 直流 - 21 | 24 | 頻率 (MHz)分貝（最?。?23537253220 | 1.70:1 |
FLP-90 | 直流 - 82.8 | 24 | 頻率 (MHz)分貝（最?。?23537253220 | 1.71:1 |
FLS-24 | 直流 - 21 | 24 | 頻率 (MHz)分貝（最?。?23537253220 | 1.70:1 |
FLHS-33 | 直流 - 2 | 33 | —— | 1.70:1 |
FLS-33 | 直流 - 30 | 33 | 頻率 (MHz)分貝（最?。?83551254420 | 1.70:1 |
FLS-100 | 直流 - 92 | 100 | 頻率 (MHz)分貝（最?。?75351552513320 | 1.70:1 |
FLS-154 | 直流 - 140 | 154 | 頻率 (MHz)分貝（最?。?70352352520820 | 1.70:1 |
FLP-570 | 直流 - 520 | 570 | 頻率 (MHz)分貝（最?。?95358802576520 | 1.70:1 |
FLS-570 | 直流 - 520 | 570 | 頻率 (MHz)分貝（最小）995358802576520 | 1.70:1 |
FLP-850 | 直流 - 780 | 850 | 頻率 (MHz)分貝（最?。?48535131525113020 | 1.70:1 |
FLS-850 | 直流 - 780 | 850 | 頻率 (MHz)分貝（最?。?48535131525113020 | 1.70:1 |
FLS-965 | 直流 - 875 | 965 | 頻率 (MHz)分貝（最小）169035159525149520 | 1.70:1 |
FLS-1100 | 直流 - 1000 | 1100 | 頻率 (MHz)分貝（最?。?925年35181525170020 | 1.70:1 |
AFLS-6 | 直流 - 6 | —— | —— | 1.5:1 |
FLP-220 | 直流 - 220 | —— | —— | 1.70:1 |
FLS-220 | 直流 - 220 | —— | —— | 1.70:1 |
FLS-220LF | 直流 - 220 | —— | —— | 1.70:1 |
LPS-2000 | 直流電 - 2000 | —— | —— | 1.25:1 |
帶通濾波器
模型 | 中心頻率 (兆赫) | 插入損耗 (dB) | 通帶 (MHz) | 40 分貝帶寬 (MHz) | 35 分貝帶寬 (MHz) | 20 分貝帶寬 (MHz) | VSWR（典型值） |
FIS-21.4LF | 21.4 | 1.5 | 19.6 - 23.2 | 6.8 - 64.2 | —— | 14.9 - 27.8 | 1.3:1 |
FIS-30 | 30 | 1.5 | 27.5 - 32.5 | 9.3 - 90 | —— | 21 - 39 | —— |
FIS-50 | 50 | 1.5 | 45.8 - 54.3 | 15.8 - 150 | —— | 35 - 65 | —— |
FIS-60 | 60 | 1.5 | 54.9 - 65.1 | 19 - 180 | —— | 42 - 78 | —— |
FIS-70 | 70 | 1.5 | 64 - 75.9 | 20.3 - 210 | —— | 49 - 91 | —— |
TFIS-70 | 70 | 1.5 | 64 - 75.69 | 20.3 - 210 | —— | 49 - 91.69 | —— |
FNS-10.7 | 10.7 | 1.7 | 10.2 - 11.2 | —— | 5.1 - 22.5 | —— | 1.5:1 |
FNS-200 | 200 | 2.7 | 190 - 210 | —— | 95 - 420 | —— | 1.5:1 |
FNS-400 | 400 | 3 | 380.9 - 420 | —— | 190.5 - 840 | —— | 1.5:1 |
FNS-450 | 450 | 3 | 428.6 - 472.5 | —— | 214.3 - 945 | —— | 1.5:1 |
FNS-500 | 500 | 3 | 475.2 - 525 | —— | 238.1 - 1050 | —— | 1.5:1 |
FBS-11 | 10.7 | 3.5 | —— | 8.5 - 12.85 | —— | 9.63 - 11.8 | —— |
FBS-30 | 30 | 3.5 | —— | 24 - 36 | —— | 27 - 33 | —— |
FBS-50 | 50 | 4 | —— | 40 - 62 | —— | 45 - 56 | —— |
FBS-140 | 140 | 5 | —— | 108 - 178 | —— | 120 - 160 | —— |
高通濾波器
模型 | 通帶 (dB) | 3 dB 截止頻率(MHz) | 阻帶頻率 (MHz) >35 分貝 | 阻帶頻率 (MHz) >23 分貝 | 阻帶頻率 (MHz) >20 分貝 | 類型。通帶駐波比 |
FHS-10 | 50 | 10 | 5 | 6 | 7 | 1.70:1 |
FHS-20 | 100 | 20 | 10 | 13 | 15 | 1.70:1 |
FHS-27 | 150 | 27 | 14 | 17 | 20 | 1.70:1 |
FHS-45 | 250 | 45 | 23 | 29 | 34 | 1.70:1 |
FHS-55 | 300 | 55 | 28 | 35 | 41 | 1.70:1 |
FHS-64 | 300 | 64 | 32 | 40 | 48 | 1.70:1 |
FHS-127 | 630 | 127 | 65 | 80 | 95 | 1.70:1 |
FHS-182 | 850 | 182 | 90 | 110 | 135 | 1.70:1 |
FHS-270 | 1200 | 270 | 135 | 170 | 200 | 1.70:1 |
FHS-410 | 1400 | 410 | 205 | 255 | 305 | 1.70:1 |
FHS-545 | 1600 | 545 | 225 | 320 | 410 | 1.70:1 |
FHS-680 | 1900 | 680 | 340 | 425 | 510 | 1.70:1 |
FHS-795 | 2000年 | 795 | 400 | 500 | 600 | 1.70:1 |
