毫米波連接器選型指導
毫米波連接器選型指導

市面上稱之為毫米波連接器,一般為18GHz以上工作頻率的連接器,一般為同軸單芯,也有少數廠家可以生產多芯矩形、圓形毫米波連接器。內部結構包含:外殼、外導體、內導體、介質組成。

產品詳情介紹

最近碰到一些小伙伴問到一個問題,就是2.92mm微波連接器,這個2.92是啥意思呢?

這里立維的工程師整理了以下一些資料,與大家分享一下。



毫米波連接器按照尺寸分類

射頻微波領域的連接器,有一種劃分類別方式如下:

A) 2.92mm  K型連接器    (適用18GHz、27GHz、36GHz、40GHz)

B) 2.40mm 連接器        (適用18GHz、27GHz、36GHz、40GHz、50GHz)

C) 1.85mmV型連接器     (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz)

D) 1.0mm  W型連接器   (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz、110GHz)

E)  0.9mm  微型迷你連接器  (適用18GHz、27GHz、36GHz、40GHz、50GHz、67GHz)


毫米波連接器結構

其中K型連接器可承載40GHz以下范圍的毫米波應用,而主要的毫米波市場產品都在40GHz,這也導致K型連接器占據了很大的需求。

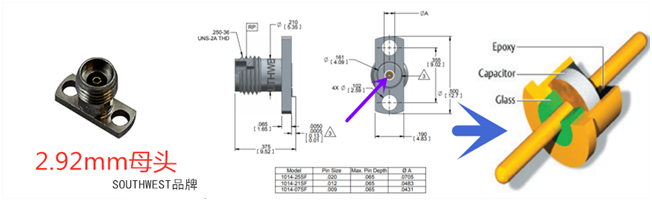

我們用上述一張圖為例,2.92mm是連接器中心外導體的內徑,只能說是實際產品的外導體的內徑的尺寸有多種規格,但以2.92mm為中心范圍,以適應不同的匹配連接器產品的尺寸。



毫米波連接器尺寸規格來歷

談到2.92mm 、2.40mm、1.85mm、1.0mm、0.9mm這個尺寸規范,需要涉及到毫米波的波長。

頻率

波長

頻率

波長

18GHz

16.67mm

50GHz

6.00mm

27GHz

11.11mm

67GHz

4.48mm

36GHz

8.33mm

110GHz

2.73mm

40GHz

7.50mm

140GHz

2.14mm

從IEEE標準規范里查到,毫米波連接器的導體尺寸,每差別千分之一mm,都會影響到毫米波的傳輸相位周期變化。而毫米波的頻率越高,這個導體尺寸精度和接觸面凈度、平整度、界面深度也需要更高的要求,尺寸公差接近千分之五mm ,每一個相位的偏差的累積也就導致VSWR的偏差。



毫米波的應用中,很多高于40GHz的項目都是精密測試用途,所以要把一個金屬結構件加工到這樣的精度,很多客戶寧愿選擇進口品牌的毫米波連接器產品,如美國SOUTHEWEST、THUNDERLINE-Z


毫米波連接器互適配性

不同規格的毫米波連接器適配如下:

2.92mm連接器可以與SMA、3.5mm連接器適配

2.4mm連接器可以與SMA、3.5mm、2.92mm連接器適配

1.85mm連接器可以與2.4mm連接器適配

1.0mm連接器無法其他尺寸適配
