產品詳情介紹
NBM2317S60D1580T0R是一款高效率的非隔離式總線轉換器，工作電壓40至60V，輸出電壓10至15V。具有低噪聲、快速瞬態響應和業界領先的效率與功率密度。采用Vicor SM-ChiP封裝技術，提供靈活的熱管理選項和低熱阻抗。非隔離式拓?fù)渲С蛛p向啟動和運行，并提供雙向容錯檢測和關閉。
| 零件編號 | 輸入(V) | 輸出(V) | 輸出電流(A) | K因子 | 最大電容 | 安裝 | 溫度 | 尺寸 | 封裝 |
| NBM2317S60D1565TOR | 40.0-60.0 | 10.0-15.0 | 65.0 | 1/4 | 3000 | 表面貼裝 | 40至+125℃ | 22.80x17.30x 5.20mm | 2317SM-ChiP |
| NBM2317560D1580TOR | 40.0 - 60.0 | 10.0-15.0 | 80.0 | 1/4 | 3000 | 表面貼裝 | 40至+125℃ | 22.80x17.30x 5.20mm | 2317SM-ChiP |
特點與優勢：
峰值效率達97.9%
支持雙向啟動和運行
高功率密度，達8kW/in3
最大連續輸出功率1000W，峰值1.5kW(2ms)
步降操作：80A連續電流，120A瞬時電流(2ms)
升降操作：20A連續電流，30A瞬時電流(2ms)
支持并聯操作，多千瓦陣列
提供過壓、過流、欠壓、短路和熱關機保護
應用領域：
DC電源分配
高性能計算系統
輕度混合動力和自動駕駛車輛
自動測試設備
工業系統
高密度電源
通訊系統
雙向直流能量存儲

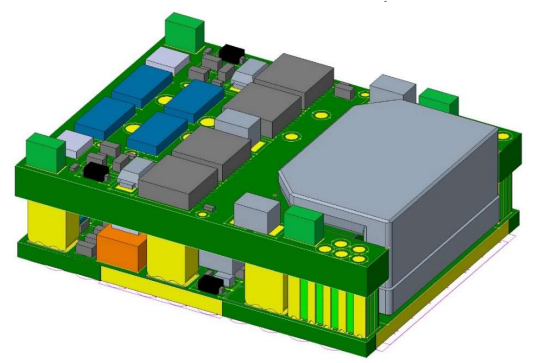

替代產品參數信息如下：
| 型號 | Input | Output | Peak Eff | Others | ||
| 咨詢客服 | 40~60V | 25A | 10~15V | 80A | 98.1%@54V | Open frame |
| 10~15V | 90A | 40~60v | 20A | 98.1%@13.5V | ||
Size: 22.8mm*17.3mm*7.7mm
特性：
最高效率可達98.1%
高功率密度中間母線轉換器
雙向啟動和穩態運行
高側輸入電壓:40V ~ 60V
低側輸入電壓:10V ~ 15V
最大負載:1000W
遠距離開/關
并行操作，直接操作連接
PMBus通訊
機械保護(OCP, OVP, UVP, OTP)
尺寸(敞開式):22.8 * 17.3 * 7.7mm(8.98 " * 6.81 " * 3.03 ")焊接方法
回流焊(MSL等級3)
