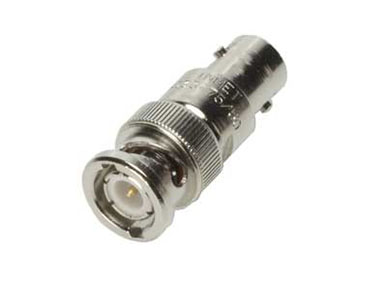

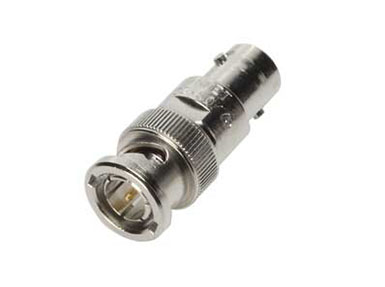

阻抗匹配墊BNC（50歐姆）/ BNC（75歐姆）

阻抗匹配墊BNC（50歐姆）/ BNC（75歐姆）,API Inmet的RF同軸固定衰減器產品線提供12種不同的連接器類型，DC到50 GHz的頻率范圍，0到60 dB的衰減值以及0.5到300W的功率處理能力。75歐姆固定衰減器提供三種連接器類型：F型，N型和BNC。1瓦匹配墊為50到75歐姆。

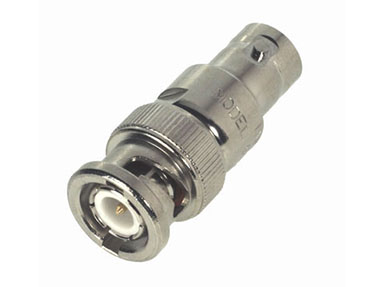

BNC 75歐姆衰減器

BNC 75歐姆衰減器,API Inmet的RF同軸固定衰減器產品線提供12種不同的連接器類型，DC到50 GHz的頻率范圍，0到60 dB的衰減值以及0.5到300W的功率處理能力。75歐姆固定衰減器提供三種連接器類型：F型，N型和BNC。1瓦匹配墊為50到75歐姆。

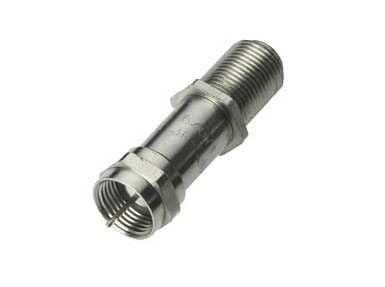

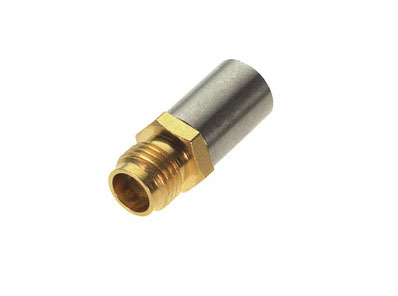

F型75歐姆衰減器

F型75歐姆衰減器,API Inmet的RF同軸固定衰減器產品線提供12種不同的連接器類型，DC到50 GHz的頻率范圍，0到60 dB的衰減值以及0.5到300W的功率處理能力。75歐姆固定衰減器提供三種連接器類型：F型，N型和BNC。1瓦匹配墊為50到75歐姆。

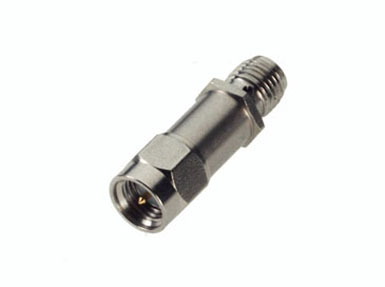

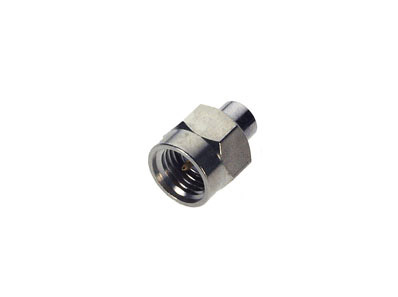

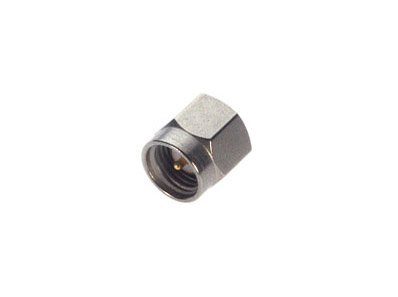

TS398M同軸終端（SMA，1 W，DC-6 GHz）

TS398M同軸終端（SMA，1 W，DC-6 GHz）

頻率范圍（GHz）：DC-6 GHz

Notes：Economy, Male

3016B同軸終端（SMA，1 W，DC-18 GHz）

3016B同軸終端（SMA，1 W，DC-18 GHz）

頻率范圍（GHz）：DC-18 GHz

Notes：Economy, Male

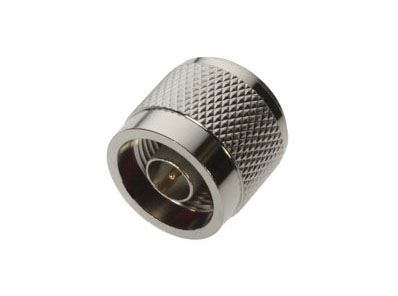

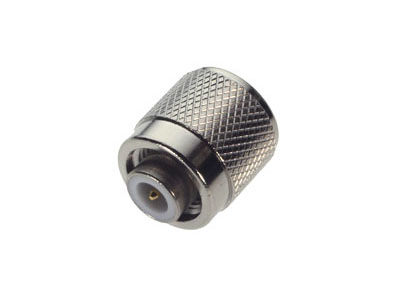

3202-NM同軸終端（N型，2瓦，DC-2.5 GHz）

3202-NM同軸終端（N型，2瓦，DC-2.5 GHz）

頻率范圍（GHz）：直流2.5 GHz

Notes：Brass, Economy, Male

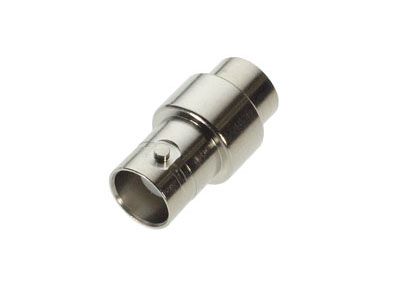

3029同軸端接（BNC，2瓦，DC-4 GHz）

3029同軸端接（BNC，2瓦，DC-4 GHz）

頻率范圍（GHz）：DC-4 GHz

Notes：Female

3069同軸端接（TNC，2瓦，DC-12.4 GHz）

3069同軸端接（TNC，2瓦，DC-12.4 GHz）

頻率范圍（GHz）：DC-12.4 GHz

Notes：Brass

TG180M同軸端接（GPO＆SMP，DC-18 GHz）

TG180M同軸端接（GPO＆SMP，DC-18 GHz）

頻率范圍（GHz）：DC-18 GHz

Notes：GPO Male

TS400同軸端接（2.92mm，DC-40 GHz）

TS400同軸端接（2.92mm，DC-40 GHz）

頻率范圍（GHz）：DC-40 GHz

Notes：Male to Female

TE400同軸端接（2.4mm，DC-40 GHz）

TE400同軸端接（2.4mm，DC-40 GHz）

頻率范圍（GHz）：DC-40 GHz

Notes：Male to Female

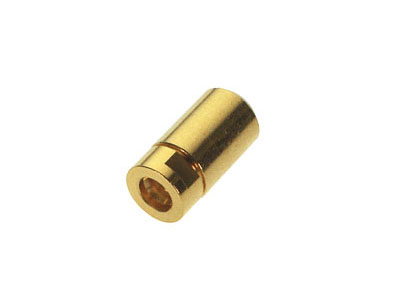

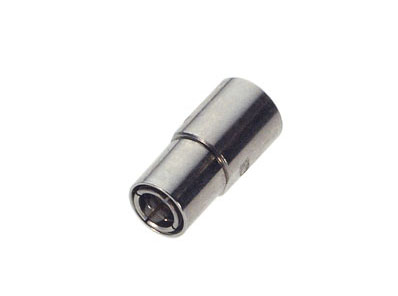

3206-SMBS同軸端接（SMB，DC-6 GHz）

3206-SMBS同軸端接（SMB，DC-6 GHz）

頻率范圍（GHz）：DC-6 GHz

Notes：Socket

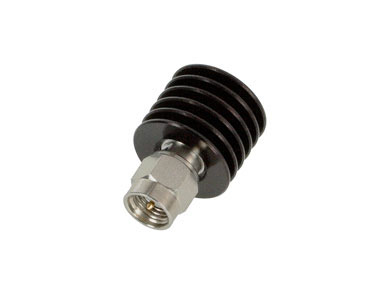

TS060-5W同軸終端（SMA，5 W，DC-6 GHz）

TS060-5W同軸終端（SMA，5 W，DC-6 GHz）

頻率范圍（GHz）：DC-6 GHz

3114N同軸端接（N型，50瓦，DC-12.4 GHz）

3114N同軸端接（N型，50瓦，DC-12.4 GHz）

頻率范圍（GHz）：DC-12.4 GHz

Notes：高峰值功率

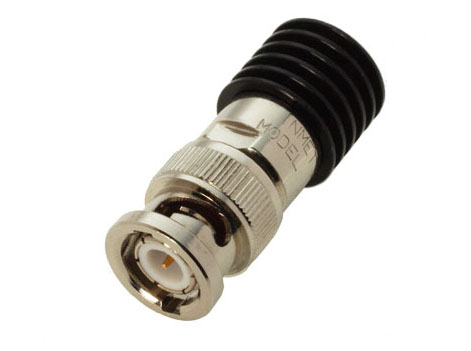

3134M同軸端接（BNC，5瓦，DC-4 GHz）

3134M同軸端接（BNC，5瓦，DC-4 GHz）

頻率范圍（GHz）：DC-4 GHz

Notes：Male to Female

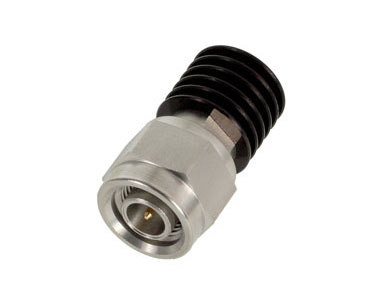

TT060-5W同軸終端（TNC，5瓦，DC-6 GHz）

TT060-5W同軸終端（TNC，5瓦，DC-6 GHz）

頻率范圍（GHz）：DC-6 GH

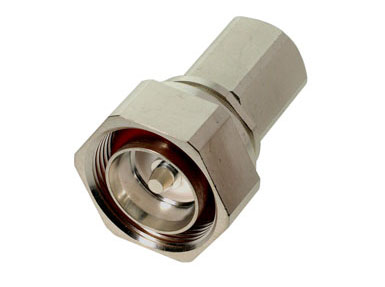

TD020-5W同軸端接（7/16 DIN，5瓦，DC-2.5 GHz）

TD020-5W同軸端接（7/16 DIN，5瓦，DC-2.5 GHz）

頻率范圍（GHz）：直流2.5 GHz

Notes：Male to Female

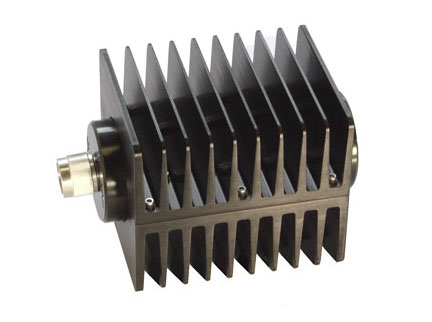

TN020-100W同軸端接（N型，100瓦，DC-2.5 GHz）

TN020-100W同軸端接（N型，100瓦，DC-2.5 GHz）

頻率范圍（GHz）：直流2.5 GHz

Notes：Male to Female

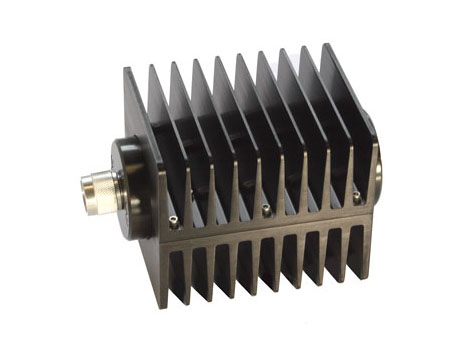

TN020-150W同軸端接（N型，150瓦，DC-2.5 GHz）

TN020-150W同軸端接（N型，150瓦，DC-2.5 GHz）

頻率范圍（GHz）：直流2.5 GHz

Notes：Male to Female

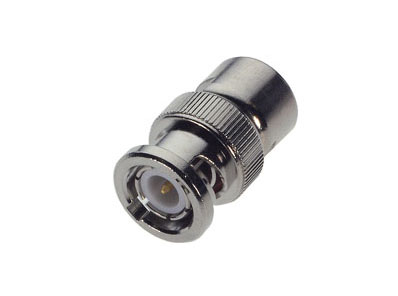

3038/75同軸端接（BNC型號，DC-1 GHz）

3038/75同軸端接（BNC型號，DC-1 GHz）

頻率范圍（GHz）：直流1 GHz

Notes：Male, 1 Watt

3008H同軸終端（SMA，饋通，DC-1 GHz）

3008H同軸終端（SMA，饋通，DC-1 GHz）

頻率范圍（GHz）：直流1 GHz

Notes： (Hex) Male to Female

3032同軸端接（BNC，直通，DC- 0.5 GHz）

3032同軸端接（BNC，直通，DC- 0.5 GHz）

頻率范圍（GHz）：直流0.5 GHz

Notes： Male to Female

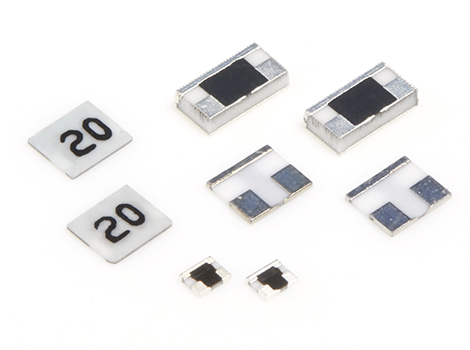

芯片衰減器

芯片衰減器,最高250瓦，最高18 GHz，標準衰減器在所有溫度下均等地降低RF功率，而溫度可變芯片設計為在高溫下減小其衰減，以提供信號調平應用所需的最佳響應。片狀衰減器用于放大器電路，接收器，上/下轉換器，相位匹配陣列和開關應用。根據所需的規格，可以在帶有薄或厚電阻的BeO，氮化鋁或氧化鋁陶瓷上制造芯片。

法蘭安裝衰減器

法蘭安裝衰減器,最高250瓦，最高4 GHz,在均勻降低RF信號的功率，同時即使在最大功率條件下也僅產生很小的反射。法蘭衰減器通常用于大功率放大器中，并在隔離器中用作終端衰減器，在隔離器中可能需要較低級別的信號采樣。對于最高4 GHz的頻率和最高250瓦的功率，標準dB值是1、2、3、4、5、6、10、20和30。其他設計可根據要求提供.

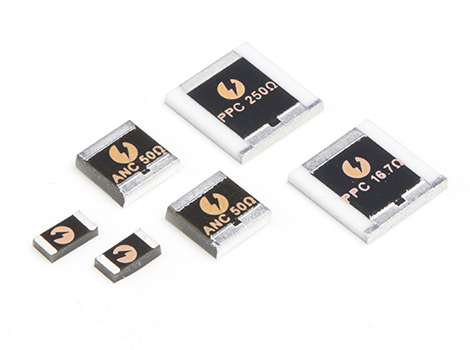

芯片端接

最高300瓦，最高18 GHz，API Technologies提供了多種Powerfilm ?芯片終端。這些表面貼裝電阻組件允許終端和隔離器中的RF功耗。根據所需的規格，可以在帶有薄或厚電阻的BeO，氮化鋁或氧化鋁陶瓷上制造芯片。具有50和100歐姆標準值的Powerfilm ?芯片終端和電阻器有多種尺寸可供選擇，并具有各種焊料，銀或金表面處理選項。

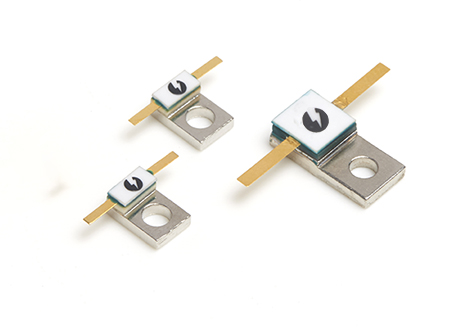

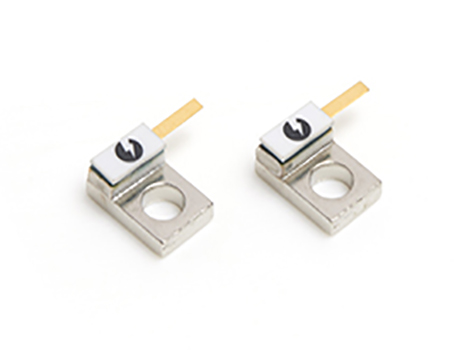

法蘭端接

法蘭端接,最高1250瓦，最高7 GHz,這些高功率電阻組件即使在最大功率條件下也可以安全地消散RF電路中的功率。這些組件通常用于隔離器，Wilkinson功率分配器中，或用于終止3 dB帶狀線或微帶混合器。Powerfilm法蘭終端的標準值為50和100 ohm，可用于高達7 GHz的頻率和平均1250瓦的功率水平。法蘭尺寸從0.3“ x 0.2”到1.9“ x 1.0”不等。

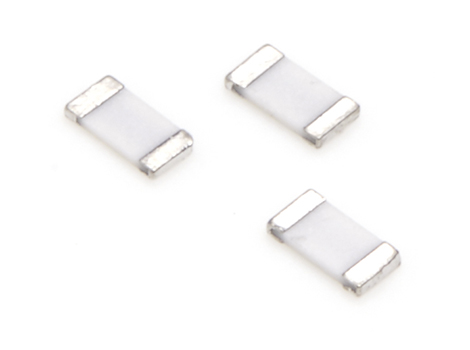

貼片電阻

貼片電阻,最高250瓦，最高26 GHz

API Inmet提供了多種Powerfilm ?片式電阻器。這些表面貼裝元件經常用于混合衰減器和威爾金森功率分配器中。貼片電阻的阻值范圍從5到300歐姆，有各種尺寸和表面處理可供選擇。其他設計，值和選項也可應要求提供。

法蘭電阻

法蘭電阻,最高800瓦，最高4 GHz

Powerfilm法蘭電阻器用于發電機，衰減器或帶狀線與微帶線混合。對于頻率高達4 GHz，功率水平高達800瓦特的電阻，電阻值范圍從5到300歐姆，公差從1％到5％。法蘭尺寸從0.3“ x0.2”到1.9“ x1.0”不等。其他設計可根據要求提供。

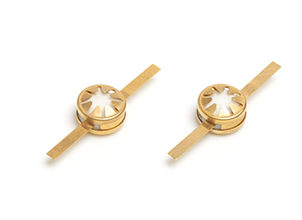

Pill 終端和衰減器

API的Inmet Brand  Powerfilm?產品線包括一系列專門用于帶狀線電路的無源電阻組件。帶有接地壓縮彈簧和RF輸入/輸出接線片的藥丸終端和衰減器旨在直接插入帶狀線電路中。帶狀線法蘭終端通常用于帶狀線耦合器和隔離器中的功耗。帶狀線產品可用于高達27 GHz的頻率和平均10瓦的功率。其他設計，值和選項也可應要求提供。

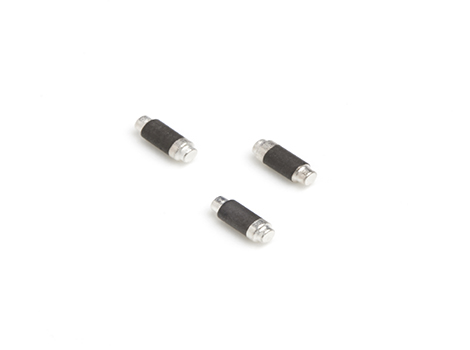

桿電阻

桿電阻

• DC-40 GHz性能

• 優異的均勻性

• 最小無感調整

• 可焊端子
