HMC1144/HMC1144-SX分布式功率放大器 頻率40 GHz至70 GHz ADI現貨

發布時間:2018-06-21 14:15:29     瀏覽:2191

HMC1144是一款砷化鎵(GaAs)、假晶高電子遷移率(pHEMT)、單芯片微波集成電路(MMIC)分布式功率放大器,工作頻率范圍為40 GHz至70 GHz。 在40 GHz至50 GHz的低頻段范圍內,HMC1144提供19 dB增益(典型值)、28 dBm輸出IP3及19.5 dBm輸出功率(1 dB增益壓縮)。 在50 GHz至70 GHz的高頻段范圍內,HMC1144提供19 dB增益(典型值)、32 dBm輸出IP3及21 dBm輸出功率(1 dB增益壓縮)。 HMC1144采用4 V電源供電,功耗為320 mA。 HMC1144放大器輸入/輸出內部匹配50 ?,可方便地集成至多芯片模塊(MCM)。 所有數據均由通過最短0.076 mm (3 mil)的兩條0.025 mm (1 mil)線焊連接的芯片獲取。


品牌 型號 描述 貨期 庫存
ADI HMC1144 35 GHz至70 GHz,GaAs、pHEMT、MMIC、中等功率放大器 現貨 68


HMC1144應用

  • 測試儀器儀表
  • 微波無線電和甚小孔徑終端(VSAT)
  • 軍事與太空
  • 電信基礎設施
  • 光纖產品


HMC1144結構和特點

  • 針對1 dB壓縮(P1dB)的輸出功率: 21 dBm(典型值)
  • 飽和輸出功率(PSAT): 22 dBm(典型值)
  • 增益: 19 dB(典型值)
  • 輸出三階交調截點(IP3): 28 dBm(典型值)
  • 電源電壓: 4 V (320 mA)
  • 50 Ω匹配輸入/輸出
  • 裸片尺寸: 2.3 mm × 1.8 mm × 0.102 mm

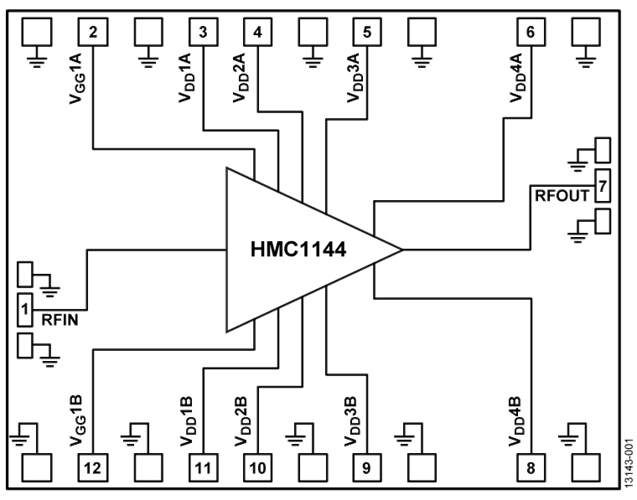

HMC1144結構圖
