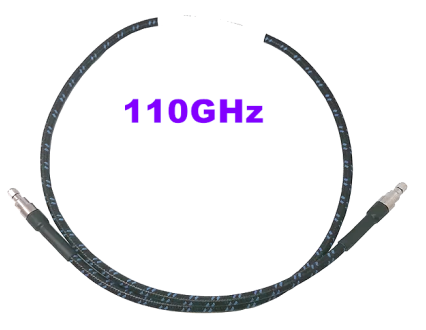

在5G/6G通訊、航天工程及高端科技領域，毫米波測試要求嚴格，Leadway測試級鎧裝精密穩相毫米波線纜（110GHz）憑借優秀的電氣特性和機械穩定性，成為高頻率測試標桿。該線纜致力于高頻率測試設計，具有超高頻率覆蓋、鎧裝構造、低插入損耗及熱真空適應性能，主要用于多領域測試。它已通過ISO9001及軍工級環境適應性認證，性能參數嚴格驗證，是高端測試設備聯動的可靠之選，為毫米波測試挑戰提供高質量方案。

關鍵參數

工作頻率：DC-110GHz

特性阻抗：50Ω

駐波比（VSWR）：≤1.4

波幅穩定性能：<±0.2 dB

相位穩定性能：<±7.0°

衰減系數：10.0 dB/m @110GHz

傳輸速率：80%

最小彎曲半徑：20 mm

連接器類型：1.0 mm公/母頭可選

工作溫度：-55℃~+125℃

核心優勢

超高頻率覆蓋與電氣穩定性能

l 兼容110GHz頻寬，電壓駐波比（VSWR）將近1，確保低回波損耗與高精密數據通訊。

l 在-55℃至125℃溫度波動及彎曲情況下，相位波幅穩定性能誤差低于行業平均值50%，滿足集成電路封裝、D2OE互連等嚴格需求。

鎧裝結構與使用壽命長設計

l 多層內鎧裝構造提供物理性保護，抗扭結設計避免高頻率測試中因彎曲而導致的信號偏移。

l 最小彎曲半徑僅10.2mm，兼容高頻次彎曲檢測，減少維護成本。

低插入損耗與熱真空適應性能

l 選用低損耗PTFE介質與高精密連接器工藝技術，插入損耗較傳統電纜減少30%，主要用于真空環境下的探測器組件測試（如衛星測控驗證、電子戰系統校準）。

l 專利溫補構造可在極端溫差下維持相位偏移<0.5°/m，提高批量生產測試效率。

認證與標準兼容性

l 根據CEI-224G標準預測試，獲ISO 9001及軍工級環境適應性認證，確保產品穩定性。

l 選用PAM4調制兼容設計，兼容高速數據通訊測試。

應用領域

通信測試：5G/6G毫米波基站與終端設備的功能驗證。

航天工程：衛星通訊、電子戰系統的高頻信號傳輸與校準。

科研實驗：矢量網絡分析儀（VNA）、頻譜分析儀的精準信號鏈路。

工業4.0：毫米波工業雷達、自動化傳感器的檢測與調試。
