?CT-3046-O\CT-3045-N鐵氧體環行器UTE Microwave
發布時間:2025-05-22 16:44:45 瀏覽:157
CT-3046-O和CT-3045-N是UTE Microwave推出的兩款鐵氧體環行器,是一種基于旋磁材料特性的微波非互易器件,具有單向傳輸電磁波的獨特性能。主要應用在現代通信、雷達系統和電子對抗等領域。
技術參數
參數 | CT-3046-O | CT-3045-N |
頻率范圍 | 2.60 - 5.20 GHz | 2.60 - 5.20 GHz |
連接器類型 | SMA (F) | N (F) |
外殼尺寸 | 1-1/8 × 1-1/8 × 5/8 英寸 | 1-1/4 × 1-3/8 × 1 英寸 |
插入損耗 | ≤0.25 dB | ≤0.25 dB |
反向隔離 | ≥22 dB | ≥22 dB |
端口駐波比 | ≤1.25 | ≤1.25 |
工作溫度范圍 | -55°C 至 +125°C | -55°C 至 +125°C |
性能對比
l 插入損耗與隔離度
CT-3046-O在插入損耗和隔離度上表現更優,適合對信號質量要求高的場景;CT-3045-N雖然插入損耗較高,但隔離度仍能滿足一般應用需求。
l 功率容量與溫度穩定性
CT-3046-O的功率容量更高,溫度穩定性更好,適合大功率和高可靠性應用;CT-3045-N功率容量較低,但溫度穩定性仍能滿足多數場景需求。
l 響應時間
CT-3046-O采用機械調節,響應時間為毫秒級;CT-3045-N采用電調,響應時間為納秒級,適合需要快速動態調整的場景。
應用場景
l CT-3046-O
適用于對插入損耗和隔離度要求較高的場景,如高頻微波通信系統、雷達探測和導航系統。其低插入損耗和高隔離度特性能夠有效減少信號干擾,提高系統效率。
l CT-3045-N
適用于對功率容量要求較低但需要快速響應的場景,如小型化通信設備或需要電調功能的系統。其電調響應時間更快,適合動態調整需求。
深圳市立維創展科技有限公司是中國區授權代理銷售UTE Microwave產品,并提供技術支持。歡迎咨詢。
推薦資訊
深圳市立維創展科技有限公司,是美國THUNDERLINE-Z & Fusite品牌在中國的授權渠道商,其金屬玻璃密封端子,已廣泛應用于航天、軍事、通信等高可靠性領域。

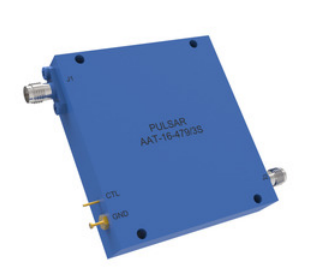

AAT-16-479/3S 是 Pulsar Microwave 生產的電壓控制衰減器,針對 2-8GHz 頻率段優化,具備 64dB 寬衰減范圍,低插入損耗(最高 3.2dB)與 VSWR(最高 1.80:1),兼容 0-8V 寬電壓控制,功率處理能力達 +27dBm,且能在 -25℃至 +80℃ 寬溫范圍內工作。
