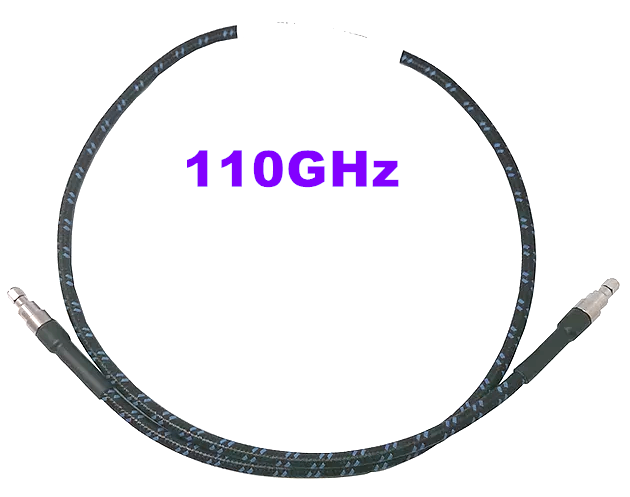

Leadway測試級鎧裝精密穩相毫米波線纜是一種專為高頻測試應用設計的高性能射頻傳輸線，工作頻率可達110GHz。Leadway測試級鎧裝精密穩相毫米波線纜采用特殊鎧裝結構和精密穩相技術，適用于嚴苛的測試環境和精密測量需求。

產品參數

工作頻率：DC-110GHz。

連接器：兩端連接器、公母頭可選。

線纜類型：可選柔性或鎧裝等。

標準線纜長度：1m、0.5m。

特性阻抗：50Ω。

駐波比：最大1.4。

幅度穩定性：<±0.2dB。

相位穩定性：<±7.0度。

衰減：10.0dB/M@110GHz。

傳播速度：80%。

最小彎曲半徑：20mm。

連接器尺寸：1.0mm。

工作溫度：-55℃~+125℃。

性能優勢

l 超高頻覆蓋與電氣穩定性：支持高達110GHz的頻寬，電壓駐波比（VSWR）接近理想值1，確保信號傳輸的低回波損耗與高精度。在溫度波動（-55℃至125℃）及彎折條件下，相位幅度穩定性誤差低于行業平均水平50%，滿足芯片封裝、D2OE互連等場景的嚴苛需求。

l 鎧裝結構與長壽命設計：采用多層內鎧裝結構，耐壓達44.6kgf/cm2，最小彎曲半徑僅10.2mm，可承受10萬次以上彎折循環。獨特的抗扭結設計，避免高頻測試中因物理形變導致的信號漂移問題。

l 低插損與熱真空適應性：通過低損耗PTFE介質與高精度連接器工藝，插損較傳統電纜降低30%，適用于真空環境下的航天器組件測試，如衛星載荷驗證與電子戰系統校準。

應用場景

l 5G/6G通信測試：用于毫米波頻段的基站測試、終端設備性能驗證等場景。

l 航空航天與國防：滿足雷達系統、衛星通信設備的高頻測試需求，支持極端環境下的可靠運行。

l 科研與實驗室測試：適用于矢量網絡分析儀（VNA）、頻譜分析儀等精密儀器的信號傳輸，保障測試結果的準確性。

l 工業自動化與智能制造：支持毫米波傳感器、工業雷達等設備的測試與校準，推動工業4.0應用發展。

Leadway測試級鎧裝精密穩相毫米波線纜采用PAM4調制兼容設計，通過CEI-224G標準預測試，并獲ISO 9001及軍工級環境適應性認證。其專利溫補結構可在極端溫差下保持相位漂移＜0.5°/m，顯著提升量產測試效率。

深圳市立維創展科技有限公司提供自主生產的高可靠性金屬密封端子，部分完全替代美國品牌Thunderline-Z，助力企業縮短研發周期，降低長期維護成本，歡迎咨詢。
