?MUN12AD03-SEC的散熱設計有哪些特點？
發布時間：2025-05-15 16:35:07 瀏覽：193

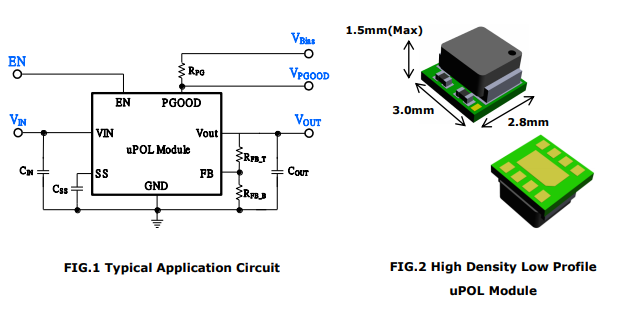

MUN12AD03-SEC作為一款高集成度的降壓轉換器模塊，在替代TI的TPS82084/TPS82085或TPS82130SIL/TPS82140SIL時，其散熱設計融合了多項先進技術，以確保設備在高溫環境下穩定運行。MUN12AD03-SEC的散熱設計有哪些特點？
1. 熱性能參數分析
MUN12AD03-SEC 的熱阻（θJA）為 40°C/W，相較于原型號 TPS82084/85 的 35°C/W 略高。在滿載 3A 輸出或處于高環境溫度的應用場景中，為有效降低溫升，需從以下設計層面著手：
l PCB 布局優化：著重增加銅箔面積，尤其是 VIN、VOUT 和 GND 引腳周邊區域的鋪銅。通過增大鋪銅面積，顯著提升熱傳導效率，使熱量能夠更快速地分散至 PCB 板，避免局部過熱。
l 散熱輔助設計：針對高功率應用場景，如工業設備等，建議額外添加散熱片或采用金屬外殼。借助散熱片增大散熱面積，或利用金屬外殼良好的導熱性能，將模塊的熱阻（θJA）有效降低至 20°C/W 以下，確保模塊在高溫環境下仍能穩定運行。
2. 動態散熱控制方案
為進一步提升模塊的能效與可靠性，可結合智能散熱技術，從以下幾個方面進行優化：
l 溫度監測：采用高精度溫度傳感器（例如精度達±0.3°C 的 DS18B20），實時采集模塊的溫度數據。通過 I2C 接口將溫度信息反饋至主控 MCU，以便系統能夠及時了解模塊的發熱狀況。
l 主動調速：集成 PWM 調速風扇，根據預設的溫度閾值動態調整風扇轉速。例如，設置多個轉速檔位（如 30% - 100%），在溫度較低時降低風扇轉速，減少噪音；當溫度升高時，提高風扇轉速，增強散熱效果，實現散熱與靜音需求的平衡。
l 保護機制：當模塊溫度超過 85°C 時，觸發過溫保護功能，自動降低輸出電流。通過這種保護機制，有效避免因過熱導致的模塊失效，保障系統的穩定性和可靠性。
3. 系統級散熱設計建議
為確保整個系統的散熱效果，從輸入電壓適配、多模塊協同以及環境通風等方面提出以下建議：
l 輸入電壓適配：若輸入電壓低于 4.5V，建議在模塊前端添加 LDO 或分壓電路。通過這種方式，減少模塊內部分壓損耗所產生的熱量，降低模塊的整體發熱量。
l 多模塊協同散熱：在多路電源設計系統中，各模塊之間應保持至少 10mm 的間距。通過增大模塊間距，避免因模塊之間距離過近而導致的熱堆積現象，確保每個模塊都能有效地散熱。
l 環境通風設計：對于封閉式設備，需精心設計對流風道，引導空氣在設備內部流通，帶走熱量。或者選用導熱硅膠墊，將模塊產生的熱量傳遞至設備外殼，借助外殼進行散熱，從而提升整個系統的散熱性能。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊DC-DC產品，交付快速，免費提供樣品，部分型號現貨庫存。例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
