?ADRF5021單極雙擲(SPDT)開關
發布時間:2025-04-30 16:34:13 瀏覽:223

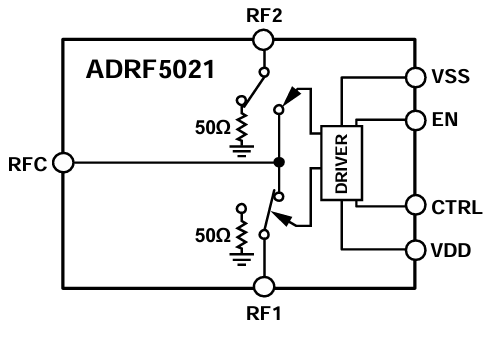

ADRF5021是種應用硅工藝技術的通用型單極雙擲(SPDT)開關。采用了3mm×3mm、20端子的焊層柵格陣列(LGA)封裝,在9 kHz至30 GHz范圍內提供具有高隔離和低插入損耗。ADRF5021需用+3.3 V和-2.5 V的雙電源電壓,并且提供CMOS/LVTTL邏輯性兼容控制。
特征
超寬頻頻率范圍:9 kHz至30 GHz
非反射50Ω設計
低插入損耗:2.0 dB至30 GHz
高隔離度:60 dB至30 GHz
高輸入線性度
1 dB功率壓縮(P1dB):典型值為28 dBm
三階截距(IP3):典型值為52 dBm
高功率處理
通過線路24 dBm
24 dBm端接線路
ESD靈敏性:1級,1 kV模特模型(HBM)
20端子,3mm×3mm陸地柵格陣列封裝
無低頻諧波電流
射頻(RF)穩定時間(終端RF輸出的0.1 dB):6.2μs
應用
測試設備
微波無線通信和甚小口徑終端
軍工用無線通信、雷達探測、通信對抗措施(ECM)
寬帶電信操作系統
