PSOC? 4系列單片機以其可擴展性為核心，搭載了高效的Arm? Cortex?-M0+ CPU。這一系列單片機集成了高性能的電容與感應傳感子系統，以及靈活可編程的模擬和數字模塊，為用戶提供了豐富的功能選項。在此基礎上，全新的PSOC? 4000T系列為原先基于PSOC? 4000和PSOC? 4000S的設計帶來了升級契機，使得這些設計能夠無縫升級到具備軟件和封裝兼容性的第五代HMI技術。
作為PSOC? 4系列的一員，PSOC? 4000T單片機采用了前沿的第五代CAPSENSETM技術和多感官技術。其內置的“Always-on”感應技術為用戶提供了超低功耗的觸摸HMI解決方案，顯著提升了整體性能。多感官轉換器不僅擴展了傳統電容式感應的邊界，還引入了同類最佳的電容式感應技術，為全新的應用場景提供了現代化的流線型用戶界面。這種界面不僅具有出色的耐液性，還能在惡劣環境下提供穩定可靠的觸摸HMI體驗。
此外，PSOC? 4000T還配備了標準的通信接口和計時外圍設備，以及英飛凌的第五代CAPSENSETM技術。這款微控制器專為低功耗應用而設計，如可穿戴設備、可聽設備以及智能連接的物聯網產品。這些產品對低功耗運行和高性能有著嚴苛的要求，而PSOC? 4000T正是為了滿足這些需求而生，旨在為用戶帶來下一代卓越的用戶體驗。

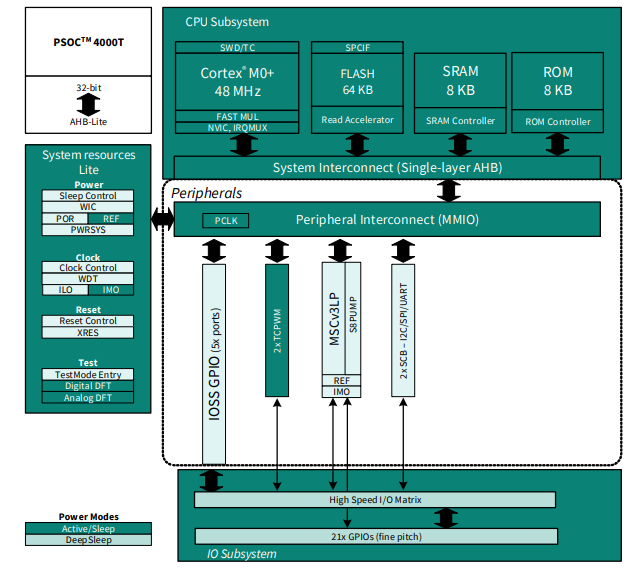

特性
?32 位 MCU 子系統
- 48MHz Arm? Cortex?-M0+ CPU，具有單周期倍頻
-帶讀取加速器的閃存容量高達 64KB
- 高達 8KB SRAM
?低功耗 1.71 V 至 5.5 V 操作
?深度睡眠模式，6 μA 持續觸摸傳感
- 200 μA (平均值) 的主動觸摸檢測和跟蹤
?第五代 CAPSENSETM 傳感與多感官轉換器
?全新的比率度量傳感架構，采用多感官轉換器低功耗 (MSCLP) 提供
?同類最佳信噪比 (SNR)(>5:1) 和電容式感應的液體耐受性
?在深度睡眠模式下進行 “始終在線” 傳感，通過基于硬件的尾跡進行超低功耗觸摸檢測
待機模式下的操作
- CPU 獨立自主信道掃描，通過主動傳感進行低功耗優化
- 支持 B 類固件庫，便于認證硬件過濾器
- 16 位有效位數 (ENOB) 分辨率
- 由 Infineon 提供的中間件，具有易于使用的 API
?電容式感應
支持自電容和互電容傳感
多達 16 個傳感器 / 電極
低噪聲底板 (<100 aF)
先進的近距離傳感，改進的檢測范圍
- 使用英飛凌提供的中間件進行簡單設計
- 自動硬件調優 (智能傳感算法)
?感應傳感
先進的反饋感應傳感方法，具有優異的噪聲免疫力
支持?jǐn)U頻時鐘、跳頻和線性輸出特性，為傳感器設計
- 寬工作范圍：48 MHz 工作頻率，40 kHz-5.7 MHz 傳感器激勵
多達六個電感傳感器 (一對電極)
支持寬輸入范圍，從 100 nH 到 200 μH
?低溫漂移串行通信
兩個獨立運行時可重新配置的串行通信塊 (SCB), 具有可重新配置的 I2
C、SPI、
或在一個具有主 / 從 I2 的塊中具有 UART 功能
另一個塊中的 C 功能
時序和脈沖寬度調制
兩個 16 位定時器 / 計數器 / 脈寬調制器 (TCPWM) 塊
中心對齊、邊緣和偽隨機模式
基于比較器的殺傷信號觸發
正交解碼器
?時鐘源
-±2% 內部主振蕩器 (IMO)
40 kHz 內部低功耗振蕩器 (ILO)
?多達 21 個可編程 GPIO 引腳
- 25 針 WLCSP (0.35 毫米螺距)、24 針 QFN (0.5 毫米螺距) 和 16 針 QFN 封裝 (0.5 毫米螺距)
GPIO 引腳可以具有傳感或數字功能
?ModeToolboxTM 軟件
全面收集多平臺工具和軟件庫
包括主板支持包 (BSP)、外圍驅動程序庫 (PDL) 和中間件，如 CAPSENSETM
?行業標準工具兼容性
配置后，可以使用基于 Arm? 的行業標準開發工具進行開發。
深圳市立維創展科技授權經銷Cypress微控制器，產品原廠進口，價格優勢，歡迎咨詢！！！
Product | Family | Frequency max [MHz] | Flash [kByte] | SRAM [kByte] | I/O Pins | I/O Pins Smart | Operating Voltage min [V] | Operating Voltage max [V] | Operating Temperature min [°C] | Operating Temperature max [°C] | Peak Reflow Temp [°C] |
CY8C4025FNI-T412T | PSOC 4000T | 24 | 32 | 4 | 21 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025FNI-T442T | PSOC 4000T | 24 | 32 | 4 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025FNI-T452T | PSOC 4000T | 24 | 32 | 4 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T411 | PSOC 4000T | 24 | 32 | 4 | 11 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T412 | PSOC 4000T | 24 | 32 | 4 | 19 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T441 | PSOC 4000T | 24 | 32 | 4 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T442 | PSOC 4000T | 24 | 32 | 4 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T451 | PSOC 4000T | 24 | 32 | 4 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-T452 | PSOC 4000T | 24 | 32 | 4 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026FNI-T412T | PSOC 4000T | 24 | 64 | 8 | 21 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026FNI-T442T | PSOC 4000T | 24 | 64 | 8 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026LQI-T411 | PSOC 4000T | 24 | 64 | 8 | 11 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026LQI-T412 | PSOC 4000T | 24 | 64 | 8 | 19 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026LQI-T412T | PSOC 4000T | 24 | 64 | 8 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026LQI-T441 | PSOC 4000T | 24 | 64 | 8 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4026LQI-T442 | PSOC 4000T | 24 | 64 | 8 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045FNI-T412T | PSOC 4000T | 48 | 32 | 4 | 21 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045FNI-T442T | PSOC 4000T | 48 | 32 | 4 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045FNI-T452T | PSOC 4000T | 48 | 32 | 4 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T411 | PSOC 4000T | 48 | 32 | 4 | 11 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T412 | PSOC 4000T | 48 | 32 | 4 | 19 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T441 | PSOC 4000T | 48 | 32 | 4 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T442 | PSOC 4000T | 48 | 32 | 4 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T451 | PSOC 4000T | 48 | 32 | 4 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-T452 | PSOC 4000T | 48 | 32 | 4 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046FNI-T412T | PSOC 4000T | 48 | 64 | 8 | 21 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046FNI-T442T | PSOC 4000T | 48 | 64 | 8 | 21 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046FNI-T452T | PSOC 4000T | 48 | 64 | 8 | 21 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T411 | PSOC 4000T | 48 | 64 | 8 | 11 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T412 | PSOC 4000T | 48 | 64 | 8 | 19 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T441 | PSOC 4000T | 48 | 64 | 8 | 11 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T442 | PSOC 4000T | 48 | 64 | 8 | 19 |
| 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T451 | PSOC 4000T | 48 | 64 | 8 | 11 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4046LQI-T452 | PSOC 4000T | 48 | 64 | 8 | 19 | 0 | 1.71 | 5.5 | -40 | 85 | 260 |
