AE-x3A2系列SINEWAVE高頻壓控晶體振蕩器（VCXO）是一款高性能產品，配備CMOS/LVCMOS輸出特性。其亮點在于出色的低相位噪聲表現、卓越的高頻率穩定性以及寬泛的頻率覆蓋范圍，完全能夠適應復雜多變的電子系統需求。憑借這些杰出的性能特點和廣泛的適用性，AE-x3A2系列SINEWAVE高頻VCXO在通信、雷達探測以及測試測量等多個關鍵領域展現出了顯著的優勢。

技術規格

電氣參數：

標稱頻率：12MHz~250MHz。

供電電壓：3.3V或5.0V。

工作電流：在3.3V供電、100MHz頻率下，無負載時為60~160mA。

輸出邏輯類型：正弦波，內部AC耦合，負載為45~55Ω。

諧波失真：-25dBc。

輸出功率：在50Ω負載、5V供電下為7~10dBm；在3.3V供電下為5~7dBm。

抖動：12kHz~20MHz積分RMS抖動為0.1~0.15ps；100Hz~80kHz積分RMS抖動為0.5ps；50kHz~80MHz積分RMS抖動為0.2ps。

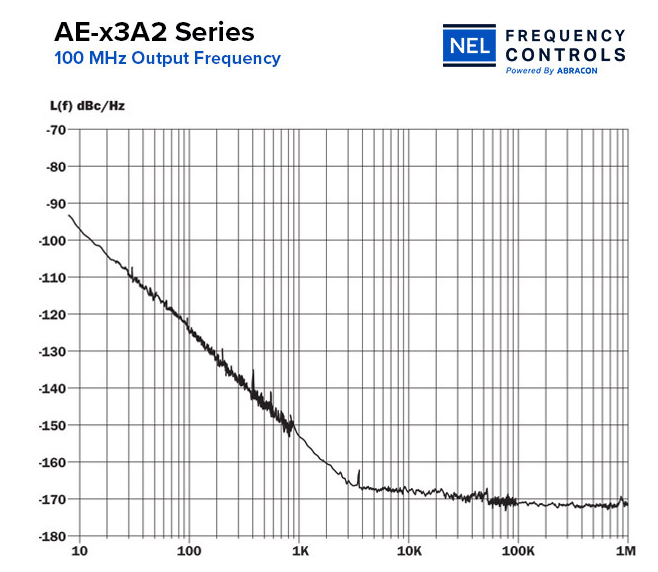

相位噪聲：在100MHz、3.3V供電、32ppm APR下，@10Hz為-85dBc/Hz，@100Hz為-115dBc/Hz，@1kHz為-145dBc/Hz，@10kHz為-168dBc/Hz，@100kHz為-171dBc/Hz，@>1MHz為-172dBc/Hz。

頻率穩定性：通常不單獨指定，APR已包含穩定性。

控制電壓范圍：0V~Vcc。

絕對調諧范圍：10ppm、20ppm、32ppm、50ppm、100ppm等。

輸入阻抗：在Fmod<100kHz時為50kΩ。

調制帶寬：在Vc=Vcc/2時，-3dB帶寬為20kHz。

機械參數：

尺寸：17.4×14.38×6.38mm。

封裝類型：8引腳SMD封裝。

工作溫度范圍：

根據型號不同，有0~50℃、0~70℃、-20~70℃、-40~85℃等不同溫度范圍可供選擇。

AE-X3A2XX-X的型號命名規則如下：

AE-X3A2：表示該系列。

XX：表示工作電壓和溫度范圍等參數。

X：表示絕對調諧范圍。

FREQ：表示頻率。
