A2CP12028 COUGARPAK?放大器Teledyne防務電子

發布時間:2025-03-18 15:45:51     瀏覽:344

A2CP12028 COUGARPAK?放大器是一款由Teledyne防務電子制造的性能優越、穩定可靠的射頻和微波寬帶中功率放大器,適用于微波通信、雷達系統以及測試測量等多個領域。

基本參數

工作頻率范圍6.0 12.0 GHz

增益22.5 dB(典型值),在特定頻率范圍內可能有所變化。

最大輸入功率(CW20 dBm

最大輸出功率:在1dB壓縮點處,不同頻率段有不同的輸出功率值,例如6~7 GHz時為+23.0 dBm7~9 GHz時為+24.0 dBm9~12 GHz時為+25.0 dBm

最大工作電壓駐波比1.9

特性阻抗50 Ω

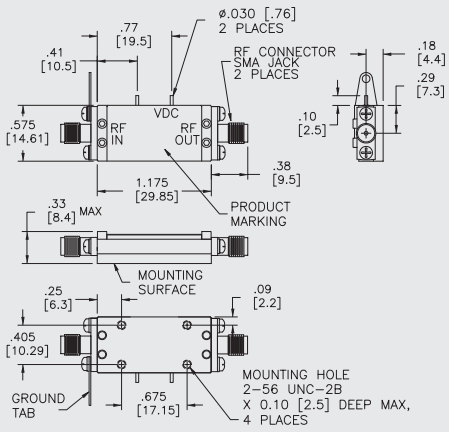

構造:同軸(COAXIAL)。

工作溫度-55°C~85°C


性能特點

高輸出功率A2CP12028具有較高的輸出功率,能夠在寬帶范圍內提供穩定的信號放大。

高增益:增益達到22.5 dB,有助于信號在傳輸過程中的增強。

低噪聲:具有較低的噪聲系數,有助于減少信號傳輸過程中的噪聲干擾。

高反向隔離:提供高反向隔離,有助于防止信號反射和干擾。

寬工作溫度范圍:能夠在-55°C85°C的寬溫度范圍內穩定工作,適應各種惡劣環境。

應用領域

微波通信:在微波通信網絡中,A2CP12028可用于放大射頻信號,有效補償信號傳輸過程中的衰減,確保長距離通信的信號強度與質量。

雷達系統:在雷達系統中,A2CP12028能夠增強雷達發射與接收信號的強度,從而增加雷達的探測距離和提高探測精度。

測試測量:在測試測量領域,A2CP12028可用于各種射頻和微波信號的測試與測量,提供準確可靠的測試結果。

深圳市立維創展科技是Teledyne防務電子的經銷商,提供Teledyne防務電子產品涵蓋LDMOSGaNGaAsInPTeledyne防務電子產品支持寬頻帶、窄帶、脈沖放大器,優勢渠道提供Teledyne防務電子訂貨,歡迎咨詢。



Frequency (Min.)

6.0-12.0 GHz

6.0-12.0 GHz

6.0-12.0 GHz

Small Signal Gain (Min.)

24.5 dB

23.0 dB

22.5 dB

Gain Flatness (Max.)

±1.2 dB

±1.5 dB

±1.6 dB

Noise Figure (Max.)

3.3 dB

3.8 dB

4.5 dB

SWR (Max.) Input/Output

1.6:1

1.8:1

1.9:1

Power Output (Min.) @ 1dB comp.




6.0 - 7.0 GHz

+23.0 dBm

+21.0 dBm

+20.5 dBm

7.0 -9.0 GHz

+24.0 dBm

+22.5 dBm

+22.0 dBm

9.0 -12.0 GHz

+25.0 dBm

+23.5 dBm

+23.5 dBm

Reverse Isolation

45.0 dB

DC Current (Max.)

162 mA

170 mA

175 mA
