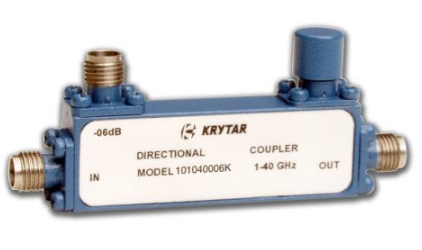

KRYTAR推出的101040006/101040006K定向耦合器，進一步豐富了多用途帶狀線設計的選項。101040006/101040006K耦合器在1.0至40.0 GHz的超寬帶頻率范圍內表現出色，擁有卓越的耦合性能，同時其封裝設計緊湊且輕便。

101040006/101040006K定向耦合器提供了高水平的性能，標稱耦合度為6 dB，誤差范圍在±1.0 dB以內（相對于輸出），頻率靈敏度則為±1.52 dB。在插入損耗方面，1-20 GHz頻段內小于2.5 dB，20-40 GHz頻段內小于3.5 dB（均包括耦合功率）。其方向性在1至20 GHz頻段內大于14 dB，在20至40 GHz頻段內大于10 dB。

此外，101040006/101040006K定向耦合器的最大VSWR（任何端口）在1至20 GHz頻段內為1.5，在20至40 GHz頻段內為1.7。其輸入額定功率平均值為20 W，峰值可達3 kW。該耦合器配備了行業標準的2.4-mm/2.92 mm母連接器，方便連接使用。

101040006/101040006K緊湊型包裝設計尺寸僅為2.0英寸長、0.40英寸寬、0.65英寸高，重量也僅為1.3盎司。同時，101040006/101040006K定向耦合器能在-54°至+85°C的工作溫度范圍內穩定運行。

規格

最小頻率（GHz）：1

最大頻率（GHz）：40

標稱聯軸器：6 ±1.0

頻率靈敏度（dB）：±1.52

插入損耗（dB最大值）：1-20GHz，2.5；20-40GHz，3.50；

方向性（dB最小值）：1-20GHz，14；20-40GHz，10；

駐波比（最大）：1-20GHz，1.5；20-40GHz，1.70；

額定功率（瓦特）：20

101040006標準連接器（母頭）：2.4mm

101040006K標準連接器（母頭）：2.92 mm

深圳市立維創展科技授權代理KRYTAR產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
