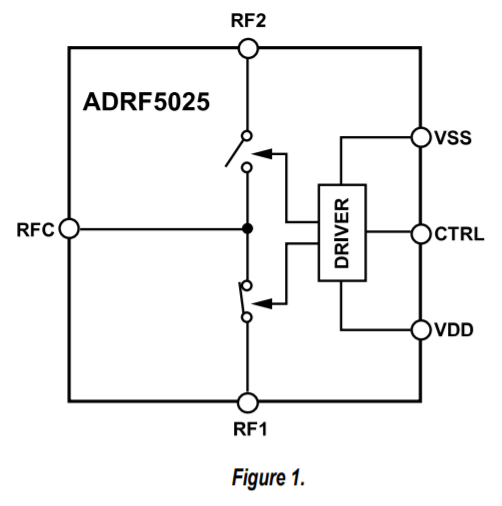

ADRF5025是種反射式單極雙擲（SPDT）開關，選用硅工藝技術。

ADRF5025的頻率范圍為9 kHz至44 GHz，插入損耗高于1.6 dB，隔離度為35 dB。ADRF5025具備27dBm的射頻（RF）輸入功率處理效率，主要用于RFC管腳的直通線路和熱切換。

ADRF5025在+3.3 V的正電源上損耗14μa的低電流，在-3.3 V的負電源上損耗120μa的電流。ADRF5025選用互補式金屬氧化物半導體（CMOS）/低壓晶體管對晶體管邏輯（LVTTL）兼容的控制。

ADRF5025與ADRF5024低頻截止版本管腳兼容，ADRF5025頻率范圍為100 MHz至44 GHz。

ADRF5025射頻端口通常用于適配50?的特性阻抗。針對超寬頻產品，射頻數據線上的阻抗匹配能夠進一步強化高頻率插入損耗和回波損耗特性。

ADRF5025選用2.25 mm×2.25 mm、12端子、滿足RoHS標準化的焊盤柵格陣列（LGA）封裝，能夠在-40°C至+105°C的溫度范圍內工作。

特征

?超寬頻頻率范圍：9 kHz至44 GHz

?反光設計

?阻抗匹配的低插入損耗

?18 GHz的典型值為0.9 dB

?40 GHz的典型值為1.4 dB

?44 GHz的典型值為1.6 dB

?無阻抗匹配的低插入損耗

?18 GHz的典型值為0.9 dB

?40 GHz的典型值為1.7 dB

?44 GHz的典型值為2.2 dB

?輸入線性度高

?P1dB:27.5 dBm典型值

?IP3:50 dBm典型值

?高射頻輸入功率處理

?直通線路（RFC）：27 dBm

?熱切換（RFC）：27 dBm

?無低頻諧波電流

?射頻穩定時間（50%VCTRL至0.1 dB最終射頻輸出）：3.4μs

?12端子，2.25 mm×2.25 mmLGA封裝

?管腳與ADRF5024迅速轉換版本兼容

應用

?工業掃描器

?測試和設備

?蜂窩狀基礎設施建設：5G毫米波

?軍工用無線通信、雷達探測、電子對抗措施（ECM）

?微波無線通信和甚小口徑終端（VSAT）

深圳市立維創展科技是ADI \ Linear 的代理商，以代理分銷庫存現貨ADI \ Linear為產品優勢，可提供當日發貨服務，歡迎咨詢。
