XC9285降壓同步整流DC/DC轉換器
發布時間：2024-11-05 17:41:59 瀏覽：665
XC9285系列是TOREX電源的一款內嵌P端面驅動FET和N端面驅動FET的1.0A同步整流降壓DC/DC轉換器。

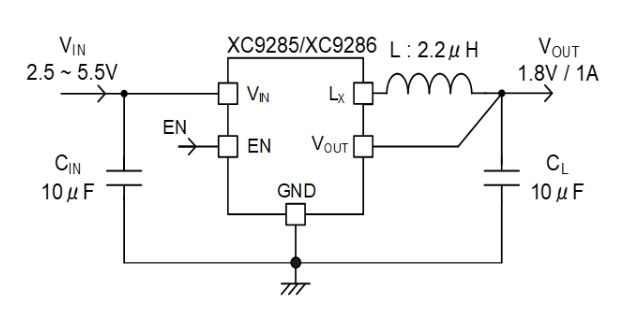

XC9285電源電壓能夠在 0.8V 至 3.6V 范圍之內以 0.05V 間距進行相應設計。僅有的外部裝置是電感線圈和電容器。
HiSAT-COT控制高速瞬態響應技術能夠在負載振幅期間將電源電壓降到最低，特別適合FPGA以及需要電源電壓可靠性的設備等瞬時負載變化較大的技術應用。
根據應用，可以通過 SOT-25 和 USP-6C 中選擇封裝形式。
特征
輸入電壓：2.5V ~ 5.5V
電源電壓范圍：0.8V~ 3.6V (±2.0%)
輸出電流：1.0A
頻率范圍：1.2MHz
高效率：92%
電流損耗：15μA
控制方法：HiSAT-COT控制
保護裝置：熱關閉
功能性：軟啟動
輸入輸出電容：兼容陶瓷電容
工作環境溫度：-40℃ ~ 105℃
深圳市立維創展科技有限公司優勢分銷TOREX電源器件，大量現貨庫存，歡迎咨詢。
型號 | 類型 | 輸出電壓 | 工作頻率 | 封裝 |
XC9285A08CMR-G | 無CL放電，無短路保護 | 0.8V | 1.2MHz | SOT-25 |
XC9285A0LCMR-G | 無CL放電，無短路保護 | 0.85V | 1.2MHz | SOT-25 |
XC9285A09CMR-G | 無CL放電，無短路保護 | 0.9V | 1.2MHz | SOT-25 |
XC9285A0MCMR-G | 無CL放電，無短路保護 | 0.95V | 1.2MHz | SOT-25 |
XC9285A10CMR-G | 無CL放電，無短路保護 | 1V | 1.2MHz | SOT-25 |
XC9285A1ACMR-G | 無CL放電，無短路保護 | 1.05V | 1.2MHz | SOT-25 |
XC9285A11CMR-G | 無CL放電，無短路保護 | 1.1V | 1.2MHz | SOT-25 |
XC9285A1BCMR-G | 無CL放電，無短路保護 | 1.15V | 1.2MHz | SOT-25 |
XC9285A12CMR-G | 無CL放電，無短路保護 | 1.2V | 1.2MHz | SOT-25 |
XC9285A1CCMR-G | 無CL放電，無短路保護 | 1.25V | 1.2MHz | SOT-25 |
XC9285A13CMR-G | 無CL放電，無短路保護 | 1.3V | 1.2MHz | SOT-25 |
XC9285A1DCMR-G | 無CL放電，無短路保護 | 1.35V | 1.2MHz | SOT-25 |
XC9285A14CMR-G | 無CL放電，無短路保護 | 1.4V | 1.2MHz | SOT-25 |
XC9285A1ECMR-G | 無CL放電，無短路保護 | 1.45V | 1.2MHz | SOT-25 |
XC9285A15CMR-G | 無CL放電，無短路保護 | 1.5V | 1.2MHz | SOT-25 |
XC9285A1FCMR-G | 無CL放電，無短路保護 | 1.55V | 1.2MHz | SOT-25 |
XC9285A16CMR-G | 無CL放電，無短路保護 | 1.6V | 1.2MHz | SOT-25 |
XC9285A1HCMR-G | 無CL放電，無短路保護 | 1.65V | 1.2MHz | SOT-25 |
XC9285A17CMR-G | 無CL放電，無短路保護 | 1.7V | 1.2MHz | SOT-25 |
XC9285A1KCMR-G | 無CL放電，無短路保護 | 1.75V | 1.2MHz | SOT-25 |
XC9285A1LCMR-G | 無CL放電，無短路保護 | 1.85V | 1.2MHz | SOT-25 |
XC9285A19CMR-G | 無CL放電，無短路保護 | 1.9V | 1.2MHz | SOT-25 |
XC9285A1MCMR-G | 無CL放電，無短路保護 | 1.95V | 1.2MHz | SOT-25 |
XC9285A20CMR-G | 無CL放電，無短路保護 | 2V | 1.2MHz | SOT-25 |
