ADM3065EARMZ 半雙工50Mbps RS-485收發器ADI現貨
發布時間：2024-10-12 08:59:43 瀏覽：11201

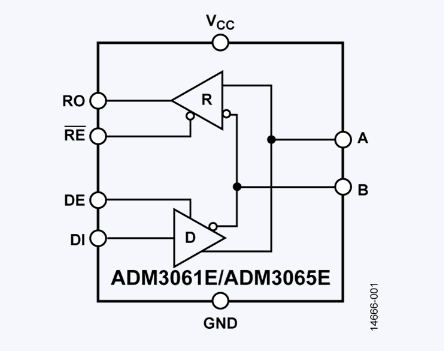

ADM3065EARMZ是一款半雙工的RS 485收發器，具有以下特性：
一、電氣特性
1. 工作電壓范圍
其VCC工作電壓在3.0 V至5.5
V之間，并且部分型號(ADM3062E/ADM3064E/ADM3066E/ADM3068E)有VIO邏輯電源引腳，可支持1.62 V至5.5
V的邏輯電源選項。
2. 數據速率
它是一款高速收發器，數據速率可達50 Mbps，適用于高速、雙向數據通信的多點總線傳輸線路。
3. ESD保護
在總線引腳上具備強大的靜電放電(ESD)保護能力。接觸放電可承受IEC 61000 4 2標準的±12 kV，空氣放電≥±12
kV，人體模型(HBM)≥±30 kV。
二、功能特性
1. 輸入阻抗與連接數量
具有1/4單位負載輸入阻抗，這使得一條總線最多能夠連接128個收發器。
2. 故障安全特性
在整個接收器短路、開路和總線空閑時具有故障安全功能，例如當接收器輸入短路、開路或連接到端接傳輸線路并禁用所有驅動器時，可保證邏輯高電平接收器輸出。
3. 熱關斷保護
熱關斷電路可防止因總線競爭或輸出短路導致的功耗過大。當檢測到內部驅動器電路溫度顯著升高時(在故障條件下)，會強制驅動器輸出進入高阻抗狀態。
4. 兼容標準與熱插拔支持
在整個電源范圍內符合TIA/EIA RS 485標準，并且完全支持熱插拔(無毛刺上電/關斷)。在VCC ≥ 4.5
V時，還兼容PROFIBUS標準。
三、物理特性
1. 封裝選項
采用多種節省空間的封裝，包括10引腳3 mm×3 mm引腳架構芯片級封裝(LFCSP)、8引腳或10引腳3 mm×3
mm小型封裝(MSOP)以及8引腳或14引腳窄體標準小型封裝(SOIC_N)。
四、應用領域
可應用于工業現場總線、過程控制、樓宇自動化、PROFIBUS網絡、電機控制伺服驅動器和編解碼器等領域。同時提供工作溫度范圍為?40°C至
+125°C和?40°C至 +85°C的型號。
型號參數：
| Model | Temperature Range | Package Description | Packing Quantity | Option | Marking Code |
| ADM3062EBCPZ | 40℃to+125℃ | 10-Lead LFCSP (3mmx3mm) | Tray,714 | CP-10-9 | MCD |
| ADM3062EBCPZ-R7 | -40°℃ to+125℃ | 10-Lead LFCSP (3mmx3mm) | Reel,1500 | CP-10-9 | MCD |
| ADM3062EBRMZ | -40℃ to+125℃ | 10-Lead MSOP | Tube,50 | RM-10 | MC8 |
| ADM3062EBRMZ-R7 | -40℃ to+125℃ | 10-Lead MSOP | Reel,1000 | RM-10 | MC8 |
| ADM3063EARZ | -40℃ to +85℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3063EARZ-R7 | -40℃ to +85℃ | 14-LeadSOIC | Reel,1000 | R-14 |
|
| ADM3063EBRZ | -40℃ to+125℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3063EBRZ-R7 | -40°℃ to+125℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3064EARZ | -40°℃ to +85℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3064EARZ-R7 | -40℃ to +85℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3064EBRZ | -40°℃ to+125℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3064EBRZ-R7 | -40℃ to+125℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3065EARMZ | -40°℃ to +85℃ | 8-Lead MSOP | Tube,50 | RM-8 | MC1 |
| ADM3065EARMZ-R7 | -40℃ to +85℃ | 8-Lead MSOP | Reel,1000 | RM-8 | MC1 |
| ADM3065EARZ | -40℃ to +85℃ | 8-Lead SOIC | Tube,98 | R-8 |
|
| ADM3065EARZ-R7 | -40℃ to +85℃ | 8-Lead SOIC | Reel,1000 | R-8 |
|
| ADM3065EBRMZ | -40°℃ to+125℃ | 8-Lead MSOP | Tube,50 | RM-8 | MC2 |
| ADM3065EBRMZ-R7 | -40℃ to+125℃ | 8-Lead MSOP | Reel,1000 | RM-8 | MC2 |
| ADM3065EBRZ | -40°℃ to+125℃ | 8-Lead SOIC | Tube,98 | R-8 |
|
| ADM3065EBRZ-R7 | -40℃ to+125℃ | 8-LeadSOIC | Reel,1000 | R-8 |
|
| ADM3066EACPZ | -40℃ to +85℃ | 10-Lead LFCSP (3mmx 3mm) | Tray,714 | CP-10-9 | MC9 |
| ADM3066EACPZ-R7 | -40°℃ to +85℃ | 10-Lead LFCSP (3mmx 3mm) | Reel,1500 | CP-10-9 | MC9 |
| ADM3066EARMZ | -40℃ to +85℃ | 10-Lead MSOP | Tube,50 | RM-10 | MC4 |
| ADM3066EARMZ-R7 | -40℃ to +85℃ | 10-Lead MSOP | Reel,1000 | RM-10 | MC4 |
| ADM3066EBCPZ | -40℃ to+125℃ | 10-Lead LFCSP (3mmx 3mm) | Tray,714 | CP-10-9 | MCA |
| ADM3066EBCPZ-R7 | -40℃ to+125℃ | 10-Lead LFCSP(3mmx3mm) | Reel,1500 | CP-10-9 | MCA |
| ADM3066EBRMZ | -40℃ to+125℃ | 10-Lead MSOP | Tube,50 | RM-10 | MC5 |
| ADM3066EBRMZ-R7 | -40℃ to+125℃ | 10-Lead MSOP | Reel,1000 | RM-10 | MC5 |
| ADM3067EARZ | -40℃ to +85℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3067EARZ-R7 | -40℃ to +85℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3067EBRZ | -40℃ to+125℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3067EBRZ-R7 | -40℃ to+125℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3068EARZ | -40℃ to +85℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3068EARZ-R7 | -40℃ to +85℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
| ADM3068EBRZ | -40°℃ to+125℃ | 14-Lead SOIC | Tube,56 | R-14 |
|
| ADM3068EBRZ-R7 | -40℃ to+125℃ | 14-Lead SOIC | Reel,1000 | R-14 |
|
