MTC5028S12國防和航空電子DC-DC轉換器XP power
發布時間：2024-10-10 08:53:22 瀏覽：11342

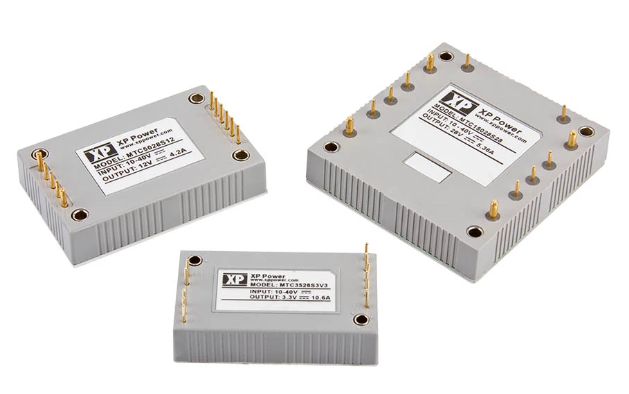

MTC5028S12是XP Power公司生產的一款專為國防和航空電子市場設計的COTS(Commercial
Off-The-Shelf)DC-DC轉換器。這款轉換器具有完整的軍用規格，同時結合了COTS組件的短交貨時間和成本效益。
主要特點和技術規格：
設計與性能：
MTC50采用正激轉換器設計，工作頻率為450kHz，確保了小尺寸、高效率和良好的電磁兼容性(EMC)。其輸入電壓范圍為10V至40VDC，并能在10V至50VDC(100ms)的瞬態范圍內短期工作，適應車輛和飛機應用中常見的電壓驟降和浪涌。
輸入與輸出： 輸入電壓范圍為10.0-40.0 VDC，瞬態輸入范圍可達50
VDC持續100毫秒。輸出電壓和電流根據具體型號而定，具有輸出電壓微調功能，可在-20%至+10%范圍內調整(3.3V版本為±10%)。
保護功能： 包括過電壓保護、過流保護和短路保護。短路保護采用連續跳閘和重新啟動的打嗝模式，直到短路被消除。
環境與可靠性： 工作溫度范圍為-55°C至+100°C，符合MIL-STD 461和DEF-STAN 59-411等軍用標準。提供3年保修。
EMC和安全： 通過與標準EMC濾波器和浪涌保護模塊結合，滿足EN55032 B級、MIL-STD-461G
CE102等傳導發射要求。安全認證符合CE和UKCA標準。
型號參數：
| Output Power | Output Voltage | Output Current | Input Current" | Efficiency | Model Number |
| No Load | Full Load |
| 35W | 3.3VDC | 10.00 A | 100 mA | 1.49 A | 84% | MTC3528S3V3 |
| 35W | 5.0VDC | 700 A | 100 mA | 1.45 A | 86% | MTC3528S05 |
| 35W | 12.0VDC | 2.90 A | 100 mA | 1.41 A | 88% | MTC3528S12 |
| 35W | 15.0VDO | 2.30 A | 100 mA | 1.40 A | 88% | MTC3528S15 |
| 35W | 28.0VDC | 1.30 A | 100 mA | 1.48 A | 88% | MTC3528S28 |
| 50W | 3.3VDC | 15.00 A | 100 mA | 2.18 A | 82% | MTC5028S3V3 |
| 50W | 5.0VDC | 10.00 A | 60 mA | 2.15 A | 83% | MTC5028S05 |
| 50W | 12.0VDC | 4.20 A | 70 mA | 2.13 A | 84% | MTC5028S12 |
| 50W | 15.0VDO | 3.33 A | 70 mA | 2.13 A | 84% | MTC5028S15 |
| 50W | 28.0VDO | 1.80 A | 120 mA | 2.15 A | 83% | MTC5028S28 |
| 66 W | 3.3VDC | 20.00 A | 120 mA | 2.87 A | 82% | MTC7528S3V3 |
| 75 W | 5.0VDC | 15.00 A | 130 mA | 3.19 A | 849% | MTC7528S05 |
| 75W | 12.0VDC | 6.25 A | 60 mA | 3.19 A | 84% | MTC7528S12 |
| 75W | 15.0VDC | 5.00 A | 40 mA | 3.19 A | 849% | MTC7528S15 |
| 75W | 28.0VDC | 2.70 A | 75 mA | 3.23 A | 83% | MTC7528S28 |
| 75 W | ±12.0MDC | ±3.13 A | 220 mA | 3.23 A | 83% | MTC7528D12 |
| 75W | ±15.0vDc | ±2.50A | 230 mA | 3.27 A | 82% | MTC7528D15° |
| 132W | 3.3VDC | 40.00 A | 120 mA | 5.82 A | 81% | MTC15028S3V3 |
| 150W | 5.0VDC | 30.00 A | 147 mA | 6.38 A | 84% | MTC15028S05 |
| 150W | 12.0VDC | 12.50 A | 70 mA | 6.38 A | 84% | MTC15028S12 |
| 150W | 15.0VDC | 10.00A | 75 mA | 6.30 A | 869% | MTC15028S15 |
| 150W | 28.0VDC | 5.35 A | 170 mA | 6.30 A | 86% | MIC15028S28 |
| 150W | 12.0vDC | 6.25 A | 250 mA | 6.38 A | 84% | MTG15028D120 |
| 150W | ±15.0vDc | ±5.00A | 275 mA | 6.31 A | 859% | MTC15028D150 |
