Mi-Wave870系列寬帶校準射頻噪聲源
發布時間：2024-09-18 09:04:22 瀏覽：776
Mi-Wave的870系列寬帶校準噪聲源覆蓋頻率范圍為18至110
GHz，以其卓越的穩定性和快速的切換速度在同類產品中脫穎而出。該系列產品經過定制優化，確保在指定頻率范圍內將紋波降至最低。
這些射頻噪聲源組件提供12至30 dB的噪聲輸出ENR電平，且在各種溫度條件下均保持穩定性。
噪聲源可與Mi-Wave的115系列高品質法拉第隔離器無縫集成，以增強端口回波損耗和負載拉力，從而實現更精確、更可靠的噪聲系數測量。隔離器在噪聲源開啟和關閉時提供幾乎恒定的輸出阻抗，并保護噪聲二極管免受射頻功率的影響。客戶可選擇將隔離器內置于噪聲源中。

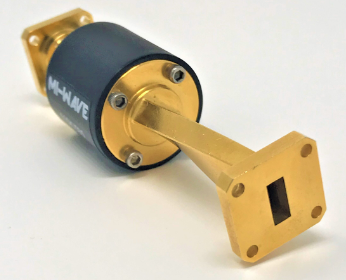

噪聲源870：噪聲源在所需頻率下產生隨機噪聲，并與被測設備(DuT)的信號混合。其應用領域包括噪聲系數測量、毫米波輻射計、汽車?yán)走_(dá)以及現代高頻寬帶無線通信系統的研發。波導端口為射頻輸出的標準配置，BNC母頭連接器則為偏置輸入的標準配置。
特征
- 低噪聲
- 高穩定性
- 頻率范圍：18至110 GHz
- 無紋波
- 卓越的可靠性
應用
- 噪聲系數測量
- 雷達系統
- 輻射計
- 內置測試設備
- 電信
- 軍事應用
- 60GHz WiGig
- 小基站回程
型號：
| 型 | 波段類型 | 最小頻率 （GHz） | 最大頻率 （GHz） | ENR （dB） | ENR 平坦度 （dB） | 輸出端口 |
| 870A/599 | Ka波段 | 26.5 | 40 | 15.5 | 1.5 | WR-28 帶 UG-599/U 法蘭的波導 |
| 870B/383 | Q波段 | 33 | 50 | 15.5 | 1.5 | WR-22 波導，帶 UG-383/U 法蘭 |
| 870E/387 | E波段 | 60 | 90 | 15 | 6 | WR-12 波導，UG-387/U 法蘭 |
| 870K/595 | K波段 | 18 | 26.5 | 15.5 | 1.5 | WR-42 波導，UG-595/U 法蘭 |
| 870V/385 | V波段 | 50 | 75 | 15.5 | 3 | WR-15 波導，帶 UG-385/U 法蘭 |
| 870W/387 | W波段 | 75 | 110 | 13 | 5 | WR-10 波導，帶 UG-387/UM 法蘭 |
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
