Teledyne非ITAR GaN放大器TSA-213241
發布時間：2024-09-14 08:53:46 瀏覽：5985
Teledyne 利用其50多年的放大器設計遺產，推出了一系列模塊化非ITAR
GaN放大器。這些放大器旨在優化功率密度和效率，在提供小巧體積的同時降低行業中最小的SWaP(Size, Weight and
Power，即尺寸、重量和功率)比。這些放大器設計精密、堅固耐用，能夠在寬帶寬內操作，同時提供靈活的設計選擇，適應各種嚴苛的陸基環境。
特點：
市場領先的小尺寸與功率比
最佳堅固性
寬帶寬提供設計靈活性
高效的熱管理，每百萬小時故障率(MTBF)超過40000小時
規格和參數：
| 規格 | TSA-213264 | TSA-213256 | TSA-213454 | TSA-213342 | TSA-213244 | TSA-213164 |
| Housing | Bare21 | Bare21 | Bare22 | Bare21 | Bare22 | Bare21 |
| 頻率范圍 | 0.1 to 1GHz | 0.1 to 5.6GHz | 0.1 to 0.8GHz | 2 to 6GHz | 0.6 to 6GHz | 2 to 6GHz |
| 平均增益（dB） | 18±3 | 17±2 | 40±3 | 16±2 | 16±2 | 21±2 |
| 功率增益（dB） | 19 to 25 | 19 to 26 | 22 to 29 | 21 to 26 | 19 to 23 | 35 to 38 |
| 增益平坦度（dB） | ±4 | ±3 | ±2 | ±3 | ±3 | ±2 |
| 輸出 VSWR | 2:1 max | 2:1 max | 2:1 max | 2:1 max | 2.5:1 max | 2:1 max |
| 隔離（dB） | 17 min | 20 min | 25 min | 30 min | 20 min | 17 min |
| 諧波（dBc） | -14 max | -10 max | -10 max | -10 max | -15 max | -14 max |
| 外形尺寸 | 2"L x 1"W x 0.25"H | 2"L x 1"W x 0.25"H | 2"L x 1.7"W x 0.5"H | 2"L x 1"W x 0.25"H | 2"L x 1.7"W x 0.5"H | 2"L x 1"W x 0.25"H |
| 重量 | 1.5 oz. | 1.5 oz. | 2.3 oz. | 1.5 oz. | 2.3 oz. | 1.5 oz. |
| 射頻連接器 | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out |
性能展示：

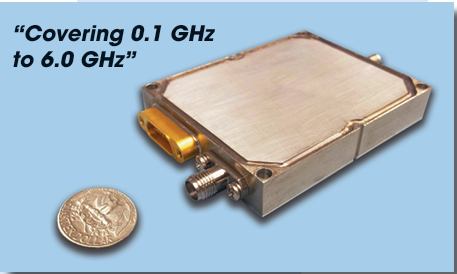

- GaN放大器在0.1 GHz到6.0 GHz范圍內覆蓋廣泛。
- 優秀的輸出功率表現，溫度變化對性能影響較小，保證了在不同環境下依然能夠穩定運行。
這些GaN放大器為用戶提供了性能卓越的小型化解決方案，非常適用于需要高效功率傳遞和堅固耐用性的應用場景，包括軍事和工業等領域。TMS 的非ITAR
GaN放大器憑借其卓越的性能和靈活的設計選項，將成為您嚴苛應用需求的理想選擇。
