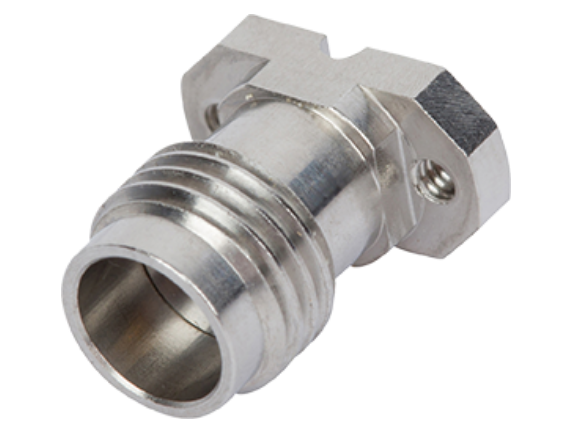

　　SF3321-60032 1.85mm母頭無焊LiteTouch PCB連接器是由Amphenol公司生產的一款高性能射頻連接器。以下是其詳細介紹：

　　基本信息

　　系列名稱：LiteTouch

　　RF系列：1.85 mm

　　方向：直身(Straight)

　　性別：母頭(Jack, Female)

　　耦合方式：螺紋(Threaded)

　　終端風格：無焊(Solder-free)

　　主體風格：2孔(2 Hole)

　　安裝類型：PCB垂直發射(PCB Vertical Launch)

　　端口數量：單個(Single)

　　表面處理：鈍化(Passivated)

　　電氣特性

　　頻率范圍：DC 至 65.0 GHz

　　阻抗：50 ohms

　　屏蔽效果：≥ -100 dB

　　介電耐壓：500 VRMS

　　電壓駐波比(VSWR)：1.30:1 從DC 至 65.0 GHz

　　插入損耗：0.04 X SQRTF(F in GHz)

　　機械特性

　　配對循環次數：500次

　　配對扭矩：5 - 7 in-lbs

　　互配性：2.4mm

　　環境特性

　　溫度范圍：-65°C 至 +165°C

　　振動：符合MIL-STD-202, Method 204, Condition D

　　腐蝕(鹽霧)：符合MIL-STD-202, Method 101, Condition B

　　沖擊：符合MIL-STD-202, Method 213, Condition I

　　濕度抵抗：符合MIL-STD-202, Method 106, 無第7B步

　　氣壓(海拔)：符合MIL-STD-202, Method 105, Condition C, 70k Ft.

　　熱沖擊：符合MIL-STD-202, Method 107, Condition B

　　材料與表面處理

　　主體與插頭：不銹鋼，符合AMS 5640, 合金UNS S30300, 類型1或ASTM A582, 類型303, 條件A

　　接觸點：鈹銅，符合ASTM B196, 合金號UNS C17300, TD04

　　絕緣體：PEI(ULTEM 1000)，符合ASTM D5205

　　螺絲：300系列不銹鋼

　　表面處理：主體、插頭與螺絲：鈍化，符合AMS 2700;接觸點：金，符合ASTM B488, 類型II, 代碼C, 等級.76, 覆蓋鎳，符合AMS-QQ-N-290, 等級1, 最小厚度0.00005"
