　　Synergy HPXO125是一款高性能晶體振蕩器，專為需要卓越性能和穩定性的應用而設計。其主要參數和特性如下：

　　特性 (FEATURES):

　　優秀性能 (Excellent Performance)

　　爐溫/電壓控制 (Oven/Voltage Controlled)

　　超低相位噪聲 (Ultra Low Phase Noise)

　　高穩定性 (High Stability)

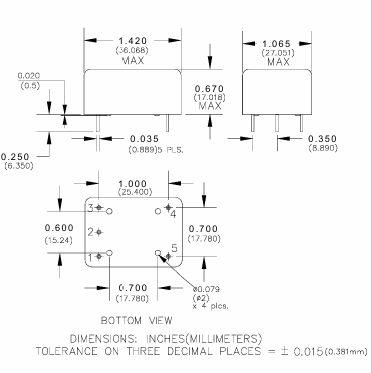

　　標準緊湊封裝 (Standard Compact Package)

　　低重力敏感度 (Low-G-sensitivity)

　　規格 (SPECIFICATIONS):

　　頻率 (Frequency)： 125 MHz

　　頻率調諧范圍 (Frequency Tuning Range)： ±5 ppm (典型值)

　　溫度穩定性 (Frequency Stability Over Temperature)： ±0.2 ppm (典型值) / ±0.5 ppm (最大值)

　　老化 (Aging)： ±0.3 ppm/年 (典型值)

　　預熱時間 (Warm-Up Time)： 最小300秒

　　相位噪聲 (Phase Noise)：

　　- 100 Hz: 最大 -135 dBc/Hz, 典型 -140 dBc/Hz

　　- 1 kHz: 最大 -160 dBc/Hz, 典型 -162 dBc/Hz

　　- 10 kHz: 最大 -170 dBc/Hz, 典型 -174 dBc/Hz

　　- 1 MHz: 最大 -180 dBc/Hz, 典型 -185 dBc/Hz

　　抖動 (Jitter)： 6 fs (典型值) / 10 fs (最大值)

　　對齊方差 (Allan Variance)： 參見圖片

　　輸出功率 (Output Power)： +10 dBm (最小值) / +15 dBm (典型值)

　　諧波 (Harmonics)： -35 dBc (典型值) / -25 dBc (最大值)

　　供電電壓 (Supply Voltage $ V_S $)：

　　- 最小：+11.4 V

　　- 典型：+12 V

　　- 最大：+12.6 V

　　供電電流 (Supply Current at $ I_S $, 25°C)：

　　- 穩態：最大120 mA

　　- 預熱期間：最大300 mA

　　工作溫度范圍 (Temperature Range, OTR)：

　　- 運行：-20°C 到 +60°C

　　- 儲存：-35°C 到 +85°C

　　該晶體振蕩器符合RoHS標準，是高性能、小包封裝、適用于嚴苛環境下的電子設備。
