DCM2322T50T1360M60 DC-DC電源模塊VICOR
發布時間：2024-08-06 09:24:35 瀏覽：679

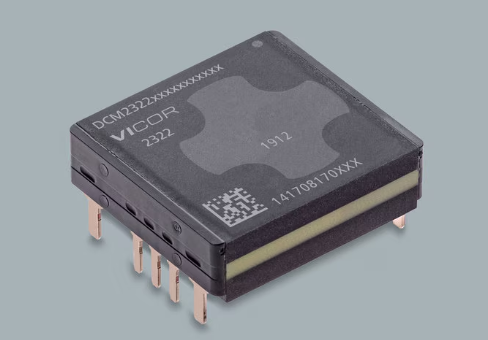

DCM2322T50T1360M60是一款由VICOR公司生產的先進DC-DC電源模塊，專為高隔離、高效率及穩定輸出的應用設計。該模塊采用高頻率零電壓切換(ZVS)技術，提供穩定的12.0V
DC輸出，具有卓越的熱管理性能和緊湊的封裝尺寸。
核心特點包括：
- 高隔離與穩定性，適用于對電氣隔離要求高的場合。
- 高峰值效率達89.7%，降低能量轉換損失。
- 高功率密度，241W/in3體積內實現60W連續輸出。
- 寬輸入電壓范圍，支持9V至50V DC。
- 內置全功能電流限制保護機制，包括過電壓、過電流、欠電壓、短路保護及熱關斷。
- 支持陣列模式和增強輸出電壓調節模式，滿足不同應用需求。
應用領域包括鐵路運輸、國防/航空航天、工業自動化和流程控制。
封裝與尺寸方面，采用VICOR獨有的ChiP封裝技術，尺寸為0.978 x 0.898 x 0.284英寸(24.84 x 22.80 x
7.21毫米)，重量僅為14.4克(0.51盎司)。
其他相關型號：
| 型號 | 輸入電壓 (V) | 輸出電壓 (V) | 功率 (W) | 溫度 | 尺寸 | 封裝 |
| DCM2322T50T1360M60 | 30.0 (9.0 - 50.0) | 12.0 (7.2 - 13.2) | 60 | -55 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T1360T60 | 30.0 (9.0 - 50.0) | 12.0 (7.2 - 13.2) | 60 | -40 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T1760M60 | 30.0 (9.0 - 50.0) | 15.0 (9.0 - 16.5) | 60 | -55 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T1760T60 | 30.0 (9.0 - 50.0) | 15.0 (9.0 - 16.5) | 60 | -40 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T2660M60 | 30.0 (9.0 - 50.0) | 24.0 (14.4 - 26.4) | 60 | -55 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T2660T60 | 30.0 (9.0 - 50.0) | 24.0 (14.4 - 26.4) | 60 | -40 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T3160M60 | 30.0 (9.0 - 50.0) | 28.0 (16.8 - 30.8) | 60 | -55 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T3160T60 | 30.0 (9.0 - 50.0) | 28.0 (16.8 - 30.8) | 60 | -40 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T5360M60 | 30.0 (9.0 - 50.0) | 48.0 (28.8 - 52.8) | 60 | -55 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
| DCM2322T50T5360T60 | 30.0 (9.0 - 50.0) | 48.0 (28.8 - 52.8) | 60 | -40 to 125°C | 24.84 x 22.80 x 7.21mm | 2322 ChiP |
