　　AD5673R/AD5677R是一款高性能的12位/16位數模轉換器(DAC)，具有16個通道，適用于多種工業和通信應用。以下是其主要特點和應用的詳細介紹：

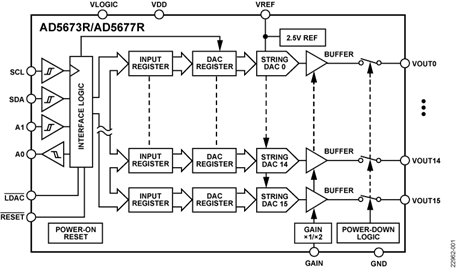

　　主要特點

　　低功耗設計：采用2.7 V至5.5 V單電源供電，關斷模式下功耗降至2 μA(典型值)。

　　16通道緩沖電壓輸出：提供高通道密度，所有16個通道封裝在一個4 mm × 4 mm的LFCSP封裝內。

　　內置基準電壓源：2.5 V、2 ppm/°C內部基準電壓源，默認使能。

　　增益選擇：通過增益選擇引腳，滿量程輸出電壓可為2.5 V(增益 = 1)或5 V(增益 = 2)。

　　上電復位(POR)電路：確保DAC輸出在上電時保持在零電平，直到執行一次有效的寫操作。

　　高相對精度(INL)：

　　- AD5673R(12位)：最大 ±1 LSB。

　　- AD5677R(16位)：最大 ±4 LSB。

　　低漂移：2.5 V片內基準電壓源，溫度系數為2 ppm/°C(典型值)。

　　寬工作范圍：

　　- 溫度范圍：?40°C至+125°C。

　　- 電源電壓范圍：2.7 V至5.5 V。

　　簡化實施方案：

　　- 用戶可選增益：1或2(GAIN引腳)。

　　- 1.8 V邏輯兼容性。

　　- 帶回讀或菊花鏈的50 MHz串行外設接口(SPI)。

　　符合RoHS標準的封裝：28引腳、4 mm × 4 mm、LFCSP封裝。

　　應用

　　光收發器：用于控制光模塊的輸出信號。

　　基站功率放大器：用于調節和控制功率放大器的輸出。

　　過程控制：在可編程邏輯控制器(PLC)輸入/輸出卡中，用于精確控制和監測過程變量。

　　工業自動化：在各種工業自動化系統中，用于精確控制和監測。

　　數據采集系統：用于高精度的數據采集和信號生成。

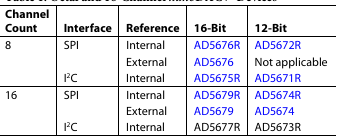

　　產品聚焦

　　更高通道密度：在4 mm × 4 mm LFCSP封裝內封裝16個通道，提供高通道密度。

　　高相對精度(INL)：確保DAC輸出的高精度和線性度。

　　低漂移：2.5 V片內基準電壓源，提供穩定的參考電壓。
