3354-F雙工濾波器KR Electronics
發布時間：2024-06-19 08:43:27 瀏覽：601
KR Electronics 3354-F雙工器是一款高性能的帶通/帶阻雙工濾波器，專為需要精確頻率選擇性的通信系統設計。該設備具有以下主要特點和規格：
| Parameter | Bandpass |
| Band Reject |
| Passband 950-2200 MHz | DC-250 MHz&2600-2800 MHz |
| Passband Rejection 3 dB max | DC-250 MHz: 1 dB max
2600-2800 MHz:3 dB max |
| Stopband Rejection | DC-250 MHz 40
2600-2800 MHz:40 | dB min
dB min | 800-2200 MHz:40 dB min |
Input Return Loss 100-240 MHz: 14 dB min
950-2200 MHz: 14 dB min
2600-2800 MHz:12 dB min |
| Source &Load all 3 Ports 75Ω |
| Operating Temperature 0°℃ to+65℃ |
1. 帶通和帶阻特性：
帶通濾波器：其通頻帶范圍為950 MHz至2200 MHz，允許這一頻段內的信號通過。
帶阻濾波器：其通帶范圍分為兩部分，即直流至250 MHz(DC-250 MHz)和2600 MHz至2800
MHz，這兩個頻段內的信號將被抑制。
2. 阻帶抑制：
在DC-250 MHz和2600-2800 MHz頻段，阻帶抑制至少為40 dB，確保這些頻段的信號被有效衰減。
- 在800-2200 MHz頻段，同樣提供至少40 dB的阻帶抑制，以保護帶通頻段不受干擾。
3. 輸入回波損耗：
在100-240 MHz頻段，輸入回波損耗最小為14 dB。
在950-2200 MHz頻段，輸入回波損耗最小為14 dB。
在2600-2800 MHz頻段，輸入回波損耗最小為12 dB。
4. 阻抗匹配：
所有三個端口的源和負載阻抗均為75 Ω，確保良好的阻抗匹配和信號傳輸效率。
5. 工作溫度范圍：
該雙工器設計用于在0℃至+65℃的環境溫度范圍內穩定工作，適合多種應用環境。

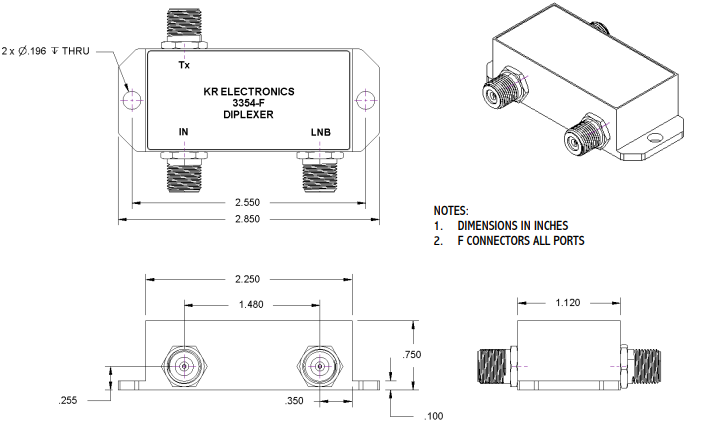

6. 連接器：
所有端口均配備標準連接器，便于集成到現有的通信系統中。
KR Electronics
3354-F雙工器適用于需要對特定頻段進行精確過濾的無線通信系統，如移動通信、衛星通信和廣播系統等。其優異的頻率選擇性和阻抗匹配特性，確保了信號的高效傳輸和系統的穩定運行。
KR Electronics是美國一家資深射頻濾波器設計公司，服務于軍工與商業市場。其濾波器產品Bandpass Filter(帶通濾波器）、Highpass Filters(高通濾波器）、Lowpass Filters（低通濾波器）、Root Cosine Filters(根余弦濾波器)、Notch Filters(陷波濾波器)、Diplexer Filters（雙工濾波器）、Equalizers(平衡濾波器）等，產品特色以極低頻率和優秀參數著稱。
深圳市立維創展科技有限公司授權代理銷售KR Electronics濾波器產品。并提供售前和售后技術支持服務，歡迎咨詢。
