Teledyne OA2CP12001電壓控制振蕩器VCO
發布時間：2024-06-17 08:41:12 瀏覽：601

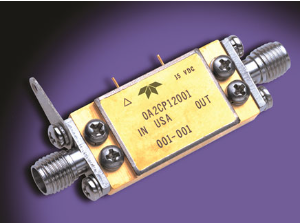

Teledyne OA2CP12001電壓控制振蕩器(VCO)是一款高性能的電子元件，專為滿足苛刻的軍事、航空航天和工業應用而設計。該VCO的工作頻率范圍為8000至12000
MHz，采用了先進的集成技術，將振蕩器電路、穩壓器、MMIC(單片微波集成電路)放大器和帶通濾波器集成在緊湊的兩級CougarPak?外殼中。
這款VCO的典型性能參數包括：在1毫秒內相對于頻率的后調諧漂移為±3.0 MHz，頻率范圍內的調諧線性度為2：1，以及將諧波抑制到優于-20
dBc的水平。它能夠在-54°C至85°C的廣泛溫度范圍內工作，輸出功率最小為10 dBm，覆蓋0至-12 V的頻率范圍，并且從15 VDC電源吸收250
mA電流。
Teledyne OA2CP12001 VCO的主要特點包括：
1. 可集成到具有鎖相環(PLL)或頻率合成器的大型系統中，為復雜的信號處理應用提供支持。
2. 低相位噪聲特性，確保信號的清晰度和準確性。
3. 調諧范圍廣，能夠滿足不同應用場景的需求。
該VCO已成功應用于多種平臺，包括地面、機載、海洋和太空平臺，適用于軍事通信、電子戰(EW)、導彈系統、商業應用、測試與測量以及空間有效載荷等最終用途。Teledyne
RF & Microwave通過其密封混合設計，確保了VCO在極端環境下的可靠性和性能，滿足最苛刻的軍事和太空應用要求。
型號參數：
Part
Number | Frequency
Low(GHz) | Frequency
Hig
(GHz) | Tuning
Voltage
Range
(V) | Power
Output
(dBm) | Phase Noise
Offset at 10kHz/
100kHz(dBc/Hz) | Harmonic
Suppression
(dBc) | Package
Type |
| OC150 | 0.085 | 0.15 | 0-20 | 10.0 | -100/-120 | -8 | TO-8 |
| OC200 | 0.1 | 0.2 | 0-20 | 10.0 | -103/-117 | -10 | TO-8 |
| OC300 | 0.15 | 0.3 | 0-20 | 10.0 | -95/-115 | -8 | TO-8 |
| OC400 | 0.2 | 0.4 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC600 | 0.3 | 0.6 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC700 | 0.5 | 0.7 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC800 | 0.4 | 0.8 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC910 | 0.7 | 0.9 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC1000 | 0.5 | 1 | 0-20 | 10 | -90/-105 | -10 | TO-8 |
| OC1500 | 0.5 | 1.5 | 0-(-20) | 5.0 | -85/-107 | -12 | TO-8 |
| OC1510 | 1.2 | 1.5 | 0-5 | 0.0 | -82/-112 | -12 | TO-8 |
| OC1600 | 0.8 | 1.6 | 0-20 | 13.0 | -90/-110 | -12 | TO-8 |
| OC1610 | 1.4 | 1.6 | 0-5 | 0.0 | -80/-110 | -12 | TO-8 |
| OC1810 | 1.6 | 1.8 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC2000 | 1.35 | 2 | 0-15 | 10.0 | -78/-107 | -12 | TO-8 |
| OC2001 | 1 | 2 | 0-18 | 10.0 | -82/-112 | -10 | TO-8 |
| OR2001 | 1.4 | 2.1 | 0-15 | 10.0 | -92/-118 | -10 | TO-8B |
| OC2800 | 1.9 | 2.8 | 0-13.5 | 10.0 | -73/-101 | -12 | TO-8 |
| OC3400 | 2.7 | 3.4 | 0-15 | 10.0 | -80/-105 | -12 | TO-8 |
| OR3700 | 3.1 | 3.8 | 0-15 | 5.0 | -89/-110 | -10 | TO-8B |
| OC4002 | 2 | 4 | 0-20 | 11.0 | -85/-106 | -15 | TO-8 |
| OC4500 | 3.2 | 4.5 | 0-15 | 12.0 | -80/-102 | -19 | TO-8 |
| OAS5100 | 4.3 | 5.1 | 0-15 | 13 | -84/-108 | -22 | SMTO-8 |
| OS5100 | 4.3 | 5.1 | 0-15 | 1 | -85/-108 | -12 | TO-8B |
| OAS6100 | 4.7 | 6.1 | 0-15 | 10 | -80/-102 | -25 | SMTO-8 |
| OS6100 | 4.7 | 6.1 | 0-15 | 0 | -80/-102 | -12 | TO-8B |
| OAS6500 | 5 | 6.5 | 0.7-12 | 13 | -80/-102 | -19 | SMTO-8 |
| OAS6700 | 5.3 | 6.7 | 0-15 | 10 | -75/-100 | -30 | SMTO-8 |
| OS6700 | 5.4 | 6.7 | 0-15 | 0 | -75/-100 | -17 | TO-8B |
| OAS7700 | 5.7 | 7.7 | 0-15 | 13 | -75/-100 | -28 | SMTO-8 |
| OS7700 | 5.7 | 7.7 | 0-15 | 2 | -75/-100 | -17 | TO-8B |
| OAS8600 | 6.5 | 8.6 | 0-15 | 10 | -70/-95 | -30 | SMTO-8 |
| OS8600 | 6.5 | 8.6 | 0-15 | 1 | -70/-95 | -20 | TO-8B |
| OS8900 | 6.9 | 8.9 | 0-15 | 1 | -70/-95 | -25 | TO-8B |
深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
