TS86101G2B數模轉換器Teledyne e2v
發布時間：2024-06-04 09:13:32 瀏覽：5644
TS86101G2B是一款高性能的10位1.2
Gsps數模轉換器(DAC)，它集成了一個4:1多路復用器，使其能夠輕松地與標準FPGA接口。這款DAC的主要特點包括：
- 10位分辨率，提供精確的模擬輸出。
- 保證的轉換率為1.2 Gsps，典型值可達1.4 Gsps，確保高速數據轉換能力。
- 集成的4:1并行多路復用器，簡化了多路信號的處理。
- PECL/LVDS差分數據和時鐘輸入，支持高速數據傳輸。
- 2 Vpp的差分模擬輸出擺幅，提供寬動態范圍。
- 輸出阻抗為50Ω單端和100Ω差分，適用于不同的應用場景。
- 可編程DSP時鐘，增加了靈活性。
- 開機復位功能，便于同步多個DAC。
- 雙電源供電，±5V，滿足不同電源需求。

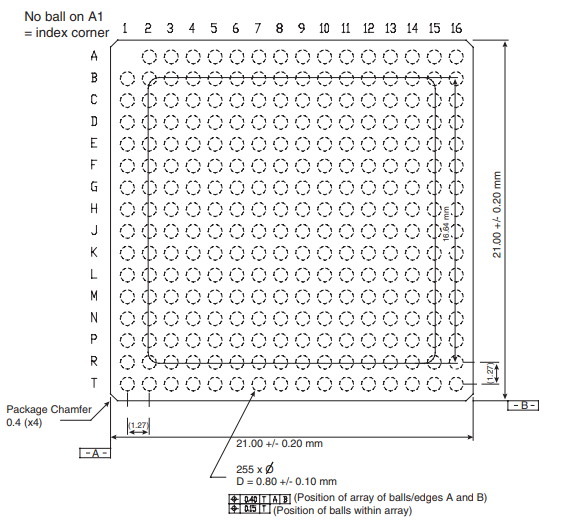

- 提供CBGA 255和CI-CGA 255兩種封裝，分別對應C級、V級和M級溫度范圍。
- 評估板TSEV86101G2BGL，便于性能測試和評估。
型號：
| Part Number | Package | Temperature Range | Screening Level | Comments |
| TS86101G2BCGL | CBGA 255 | C grade
0°C<Tc;Tj<90*℃ | Standard |
|
| TS86101G2BVGL | CBGA 255 | V grade
40C<Tc;TJ<110C | Standard |
|
| TS86101G2BMGS | Cl-CGA 255 | M grade
-55C<Tc;T<125℃ | Standard |
|
| TSEV86101G2BGL | CBGA 255 | Ambient | Prototype | Evaluation board |
性能方面，TS86101G2B在550 MHz瞬時帶寬上提供了增強的線性度和噪聲功率比(NPR)，在1.2
Gsps時達到9.5比特當量，特別適合于高端應用，如任意波形發生器和寬帶直接數字合成(DDS)系統。
在寬帶模式下，NPR為49 dB，適用于20 MHz至580
MHz的寬帶應用。在單音模式下，基帶和第三奈奎斯特區的無雜散動態范圍(SFDR)表現出色。多頻模式下，八音互調失真(IMD)為70 dBFS，適用于從80
MHz到517.5 MHz的音調范圍。
應用領域包括寬帶直接數字合成(DDS)、數字波束成形、自動測試設備(ATE)和儀表，如任意波形發生器。
溫度范圍方面，C級支持0℃至90℃，V級支持-40℃至110℃，M級支持-55℃至125℃，滿足不同環境下的使用需求。
總功耗為3.6W，表明該DAC在提供高性能的同時，也考慮到了能效。
深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。
