17500-4015S SSBP多同軸Micro-D電纜插頭長絕緣子SOUTHWEST
發布時間:2024-06-04 08:56:02 瀏覽:752

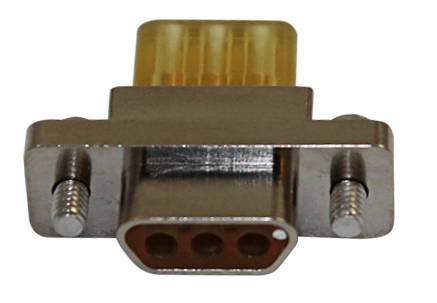

型號17500-4015S SSBP多同軸Micro-D電纜插頭長絕緣子是由SOUTHWEST西南微波制造的一款高性能連接器組件。該插頭專為Micro-D連接器系統設計,適用于高密度、多通道的應用場景,尤其是在對頻率、帶寬和信號損耗有嚴格要求的通信環境中表現出色。
材料和表面處理方面,該插頭的外殼采用鋁合金6061材料,并按照ASTM B221標準進行加工,表面經過無電解鎳鍍層處理,符合ASTM B733-90標準,以提高耐腐蝕性和耐用性。絕緣子采用ULTEM 1000材料,符合ASTM D5205標準,具有優異的電氣絕緣性能和耐高溫性能。鎖定夾采用BeCu合金(UNS-C17200),按照ASTM B194標準制造,確保插頭與插座的穩固連接。填充化合物為環氧樹脂,用于保護內部結構和提高整體性能。安裝硬件采用不銹鋼材料,符合SAE-AMS-QQ-S-763標準,表面進行鈍化處理,符合ASTM A967標準,以增強抗腐蝕能力。

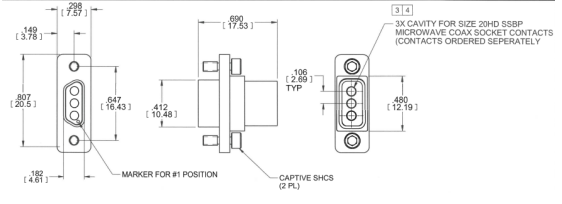

該插頭的特點包括三個同軸插孔,專為SSBP(Shielded Single Bayonet Plug)設計,所有SSBP和信號觸點都是可插入和可移除的,便于維護和更換,使用標準M81969/39-01插入/拔出工具即可操作。插座觸點與MIL-C-39029/64標準的信號插座觸點兼容,確保了良好的互換性和兼容性。尺寸和角度單位分別為英寸和度數,括號內的尺寸以毫米為單位,方便用戶根據不同需求進行選擇和安裝。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
詳情了解SOUTHWEST西南微波請點擊:http://www.bgbga.com/brand/7.html
