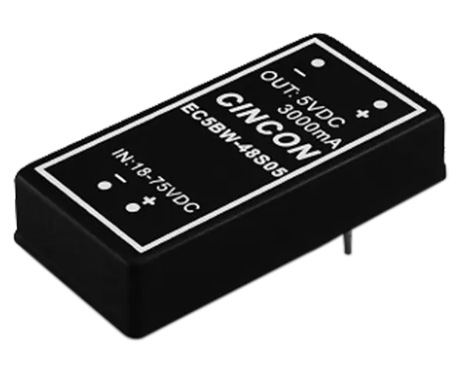

EC5BW系列隔離式DC-DC電源模塊CINCON
發布時間：2024-05-10 13:56:32 瀏覽：5804
EC5BW系列隔離式DC-DC電源模塊CINCON適用于各種需要隔禪電源的電子設備和應用，具有高性能、高效率和高可靠性，且提供多種輸入輸出規格可選，非常適合滿足不同應用的需求。
產品型號：
MODEL
NUMBER | INPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | %EFF | CAPAGITOR
LOAD MAX. |
| MIN. | MAX. | NO LOAD | FULL LOAD | (2) | (3) |
| EC5BW-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 4000 mA | 60 mA | 632 mA | 87 | 87 | 4000μF |
| EC5BW-24S05 | 9-36 VDC | 5 VDC | 0 mA | 3000 mA | 70 mA | 718 mA | 87 | 87 | 3000μF |
| EC5BW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 1250 mA | 30 mA | 718 mA | 87 | 87 | 1250μF |
| EC5BW-24S15 | 9-36 VDC | 15 VDC | 0 mA | 1000 mA | 30 mA | 710 mA | 88 | 88 | 1000μF |
| EC5BW-24D05 | 9-36 VDC | ±5 VDC | 0 mA | ±1500 mA | 30 mA | 735 mA | 85 | 85 | 1500μF |
| EC5BW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±625 mA | 30 mA | 718 mA | 87 | 87 | 625μF |
| EC5BW-24D15 | 9-36 VDC | ±15 VDC | 0 mA | ±500 mA | 30 mA | 710 mA | 88 | 88 | 470uF |
| EC5BW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 4000 mA | 40 mA | 313 mA | 88 | 88 | 4000uF |
| EC5BW-48S05 | 18-75 VDC | 5 VDC | 0 mA | 3000 mA | 40 mA | 355 mA | 88 | 88 | 3000μF |
| EC5BW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 1250 mA | 20 mA | 359 mA | 87 | 87 | 1250μF |
| EC5BW-48S15 | 18-75 VDC | 15 VDC | 0 mA | 1000 mA | 20 mA | 359 mA | 87 | 87 | 1000μF |
| EC5BW-48D05 | 18-75 VDC | ±5 VDC | 0 mA | ±1500mA | 20 mA | 368 mA | 85 | 85 | 1500μF |
| EC5BW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±625 mA | 20 mA | 359 mA | 87 | 87 | 625uF |
| EC5BW-48D15 | 18-75 VDC | ±15 VDC | 0 mA | ±500 mA | 20 mA | 359 mA | 87 | 87 | 470μF |
主要特點：
1. 15W隔離輸出
2. 高效率達88%
3. 2"x1"六面屏蔽金屬外殼
4. 4:1輸入范圍
5. 穩壓輸出
6. 固定開關頻率
7. 輸入欠壓保護
8. 過流保護
9. 可選的遠程開關控制
10. 持續短路保護
11. 內部無鉭電容
12. 導電EMI符合EN55032 Class A標準
13. 安全符合IEC/EN/UL 62368-1標準
技術規格：
1. 輸入電壓范圍：9-36VDC或18-75VDC，取決于型號
2. 輸出電壓：包括3.3VDC、5VDC、12VDC、15VDC以及雙極性的±5VDC、±12VDC、±15VDC等
3. 輸出電流范圍：±500mA到4000mA不等
4. 效率高達88%
5. 開關頻率固定
6. 負載調整率±0.2%至±1.0%
7. 線性調整率±0.2%最大
8. 過載和短路保護
9. 工作溫度范圍：-40°C至+85°C
10. 封裝尺寸：2.00x1.00x0.40英寸(50.8x25.4x10.16mm)
