　　ADL5567是專為中頻和直流應用而優化的高性能雙通道差分放大器，具有出色的性能指標。其在廣泛的頻率范圍內提供低噪聲水平(1.2 nV/√Hz)和優秀的失真表現，適用于高速16位模數轉換器(ADC)的驅動應用。ADL5567特別適合設計高性能零中頻/復合中頻接收器。此外，針對單端輸入應用，該器件也展現出卓越的低失真特性。

　　該器件的增益為20 dB，但對于單端輸入配置則為18 dB。通過使用兩個外部串聯電阻，用戶可以調整增益以滿足不同需求，差分輸入可選擇0 dB至20 dB的增益范圍，單端輸入可選擇0 dB至18 dB的增益范圍。此外，在輸出電平(VOCM)降至1.2 V時，該器件能夠保持低失真性能，可在最高2 V p-p的交流電平下提供額外的CMOS ADC驅動能力。

　　在5 V電源供電下，每個放大器的靜態電流典型值為74 mA。當禁用時，每個放大器的功耗低于3.5 mA，并且在100 MHz時，輸入至輸出的隔離度為-25 dB。

　　ADL5567經過寬帶、低失真和噪聲性能的優化，具備出色的無雜散動態范圍(SFDR)表現。這些特性結合可調增益功能，使得該器件成為驅動各種ADC、混頻器、PIN二極管衰減器、SAW濾波器以及其他多單元分立器件的理想放大器選擇。

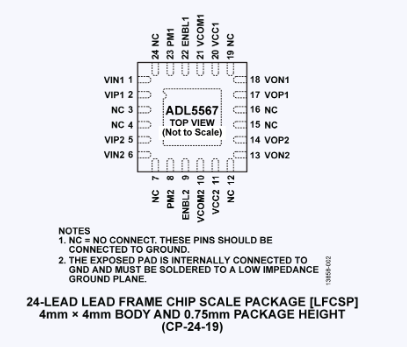

　　該器件采用ADI公司的高速SiGe工藝生產，封裝為緊湊型的4 mm × 4 mm、24引腳LFCSP，可在-40°C至+85°C的工作溫度范圍內穩定工作。

　　應用領域包括：

　　- 差分ADC驅動器

　　- 單端至差分轉換

　　- 射頻/中頻增益模塊

　　- SAW濾波器接口

　　主要特性：

　　- -3 dB帶寬：4.8 GHz(AV = 20 dB)

　　- 固定20 dB增益

　　- 通道間增益誤差：待定(100 MHz)

　　- 通道間相位誤差：待定(100 MHz)

　　- 支持差分或單端輸入轉差分輸出

　　- 支持I/O直流耦合或交流耦合

　　- 低噪聲輸入級別：1.2 nV/√Hz RTI(AV = 20 dB)

　　- 低帶寬失真(AV = 20 dB)，電源 = 5 V：

　　- 10 MHz: -93 dBc(HD2)，-97 dBc(HD3)

　　- 100 MHz: -94 dBc(HD2)，-100 dBc(HD3)

　　- 200 MHz: -94 dBc(HD2)，-104 dBc(HD3)

　　- 500 MHz: -83 dBc(HD2)，-85 dBc(HD3)
