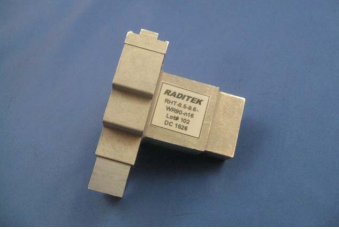

RHT-8.5-9.6-WR90-n16波導混合三通RADITEK

發布時間：2024-04-30 08:49:55     瀏覽：730

　　RHT-8.5-9.6-WR90-n16波導混合三通RADITEK是一款專業的微波器件，專為8.5-9.6GHz頻段設計，并采用了WR90波導尺寸標準。這款產品屬于Hybrid Tee系列，具有H Plane Folded結構，能夠?qū)崿F(xiàn)高效的微波信號分配與合成。


　　該產品的主要特性包括優異的VSWR(電壓駐波比)性能，H臂的VSWR最大值為1.10:1，確保了信號的穩定傳輸。同時，其E臂之間的隔離度高達40dB，有效地減少了信號之間的干擾。此外，平行臂之間的隔離度也表現出色，為微波系統的穩定工作提供了有力保障。

　　在結構上，RHT-8.5-9.6-WR90-n16采用了特殊的Flange integral cast to the tee連接方式，使得整個波導混合三通結構緊湊、可靠。這種連接方式不僅提高了產品的機械強度，還優化了微波信號的傳輸路徑，減少了信號損耗。

　　RADITEK作為專業的微波器件制造商，一直致力于為客戶提供高質量、高性能的產品。RHT-8.5-9.6-WR90-n16波導混合三通作為其中的一款優秀產品，廣泛應用于各種微波系統中，如雷達、通信、測試與測量等領域。

參數：

Specifications                                                   Units
Frequency range8.5-9.6GHz
Waveguide sizeWR90
VSWR-H      Arm1.10:1max
VSWR-E     Arm1.10:1max
solation between E&H Arms40dB min
solation between Parallel Arms28dB min
llnhalance0.10dB
Common wall thickness0.050nches
E&H Arms TerminationWG
Parallel Arms TerminationCorra
Recommended Dual Flange90FS82*

深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
