IS-0.849 SMA母頭0.698-1GHz射頻隔離器MECA

發布時間：2024-04-25 09:17:10 瀏覽：632

　　MECA IS-0.849 SMA母頭0.698-1GHz射頻隔離器是一款高性能的射頻隔離器，旨在保護其他射頻元件免受過度信號反射的影響。該隔離器采用磁鐵和鐵氧體材料制成，具備以下優點：

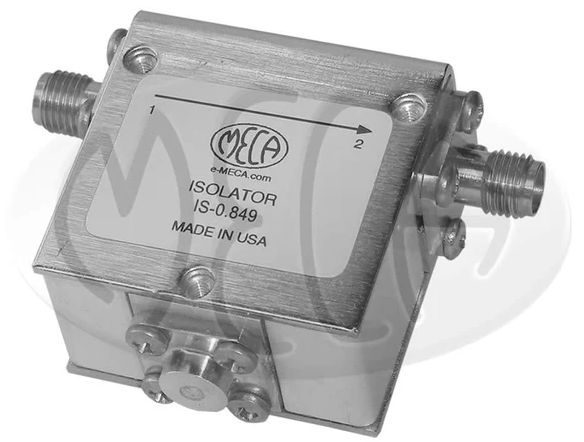

IS-0.849 SMA母頭0.698-1GHz射頻隔離器MECA

　　1. 電氣性能卓越：工作頻率范圍為0.698-1GHz，VSWR典型值為1.35:1，最大值為1.45:1，插入損耗僅為0.50dB。隔離度高達18dB，有效隔離信號反射，避免干擾其他系統組件。

　　2. 高功率處理能力：平均功率為10W，峰值功率可達750W，適用于高功率應用場景。采用N母連接器，連接性能穩定可靠。

　　3. 優秀的機械性能：不銹鋼和鍍金鈹銅接觸針確保良好的導電性能和耐腐蝕性。連接器扭矩為8±1英寸磅，絕緣體采用PTFE材料，具有良好的絕緣性能和耐高溫性能。工作溫度范圍為-20°C至+65°C，適應各種惡劣環境。

　　4. 靈活性和可擴展性強：考慮多種應用需求，用戶可根據實際需求調整輸出功率，并可咨詢工廠了解其他頻率范圍選擇。

ELECTRICAL SPECIFICATIONS
Frequency (GHz)	VSWR		Insertion Loss		lsolation (dB)		Average Power (W)	Peak Power (W)
	Typ	Max	Typ	Max	Typ	Min
0.698-1.000	1.35:1	1.45:1	0.50	0.60	18	16	10	750

MECHANICAL SPECIFICATIONS
CONNECTORS		Stainless Steel,Passivate
CONTACT PINS		Beryllium Copper,Gold Plate
CONNECTOR I.TORQUE		8*1 in,bs
NSULATOR		PTFE
TEMPERATURE		-20*℃ to +65℃
WEIGHT (NOMINAL		4.802

MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
