PCI Express 5.0的Xgig CEM4通道轉接板模塊JDSU
發布時間：2024-04-23 08:35:32 瀏覽：678

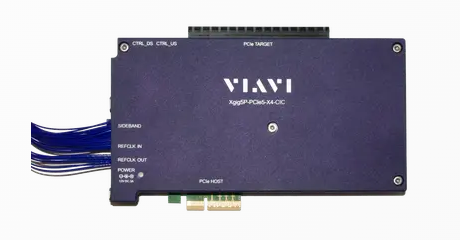

PCI Express 5.0的Xgig CEM4通道轉接板模塊由VIAVI
Solutions提供，旨在支持調試和驗證新IC、新系統硬件設計、FPGA固件、系統BIOS和軟件驗證，并支持制造測試。它能夠連接VIAVI PCIe
5.0分析儀/演練器/干擾器平臺與被測系統之間的連接。此轉接板安裝在4、8或16通道PCIe CEM插槽中，可應用于許多服務器、工作站和臺式PC中。
好處：
1. 更快的分析和問題隔離：通過提供更快的數據傳輸速率，加快了分析和故障隔離的速度。
2. 更快的上市時間，更早獲得收入：通過降低測試和調試時間，加速產品上市，從而提前獲得收入。
3. 降低工程成本：提供一致、可重復的鏈路訓練、均衡協商和其他數據捕獲，有助于降低工程成本。
應用：
- 通過VIAVI分析器工具支持，可使用過濾器、觸發器等進行跟蹤捕獲。
- 支持錯誤注入，進行深度系統分析。
- 與VIAVI Xgig5PK-PCIe5-X16-PF和Xgig5PK-PCIe5-X8-PF分析儀/訓練儀/干擾器平臺配合使用。
突出特點：
- 支持高達4通道(包括4通道)的鏈路寬度：可以處理多通道數據傳輸。
- 運行高達32GTps、PCIe 5.0的數據速率：提供高速數據傳輸，滿足PCIe 5.0標準。
- 向下兼容：向下兼容PCIe 1.0、2.0、3.0和4.0，保證了與舊版本設備的兼容性。
- 頂部邊緣16通道CEM插槽連接器：接受所有端點DUT適配器卡，提供靈活性。
- 底部邊緣4通道PCB手指連接器：安裝在主機測試系統的4、8或16通道PCIe插槽中，適用范圍廣泛。
- 數據路徑使用高速線性轉接驅動器：以最小的調諧工作量確保良好的信號捕獲。
- 支持通過定制電纜觸發和捕獲分析儀邊帶信號。
- 轉接板電源與主機系統無關：包括一個120/220 AC輸入、12V/3A DC輸出轉換器，提供便利的電源供應。
- 設計基于卡機電(CEM)規范：符合標準規范，確保兼容性和可靠性。
- 定制的可更換支架：實現安全的機箱和終端卡安裝，提高了系統的穩定性和可靠性。
- LED指示燈：快速指示電源和操作情況，方便用戶使用。
這些特點使得PCI Express 5.0的Xgig CEM4通道轉接板模塊成為了一款強大的工具，可用于高速數據傳輸?shù)恼{(diào)試、驗證和測試。
