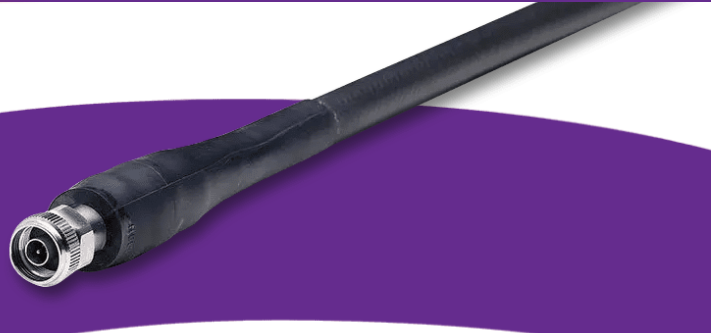

　　MegaPhase的EMC1、EMC2、EMC3低損耗測試電纜系列是專門設計用于滿足EMC實驗室技術人員的需求，主要特點如下：

　　- 頻率范圍：最大頻率為40 GHz，可滿足高頻率要求的測試需求。

　　- 低損耗：該電纜系列具有低損耗特性，能夠在信號傳輸過程中最大程度地減少信號能量的損失。

　　- 超堅固的鎧裝：采用超堅固的鎧裝設計，提供較強的物理保護，適應各種復雜的測試環境。

　　- 屏蔽效能：具備-110 dB的裝配屏蔽效能，能夠有效抑制外部干擾，確保測試準確性。

　　- 符合電磁兼容性標準的材料：包括導電接口墊片等，符合電磁兼容性標準，提供更可靠的測試環境。

　　- 特殊功能：相位匹配、替代導電護套(如鐵氧體)和長長度等功能，適用于EMI/RFI測試環境(包括瞬態和雜散發射測量)。

　　- 射頻屏蔽符合MIL-PRF-39012標準：確保符合相關軍事標準，提供可靠的屏蔽性能。

　　- 多種連接器可供選擇：靈活豐富的連接器選項，滿足不同測試設備的接口需求。

　　電氣數據

　　最大頻率:

　　EMC1: 40.0 GHz

　　EMC2: 26.5 GHz

　　EMC3: 18.0 GHz

　　阻抗:50 Ω標稱

　　傳播速度:84%

　　時間延遲:1.21納秒/英尺(43.97納秒/米)

　　屏蔽效能:最小110db(僅限電纜)

　　介電耐壓:

　　EMC1 7 kV, 60 Hz

　　EMC2: 10kv, 60hz

　　EMC3: 15kv, 60hz

　　電容:24.4 pF/ft (80.1 pF/m)

　　機械數據

　　外徑:

　　EMC1: 0.380英寸(0.965厘米)

　　EMC2: 0.500英寸(1.270厘米)

　　EMC3: 0.625英寸(1.587厘米)

　　靜態彎曲半徑:

　　EMC1: 1.75英寸(4.445厘米)

　　EMC2: 2.50英寸(6.35厘米)

　　EMC3: 3.00英寸(7.62厘米)

　　重量

　　標準夾克/護甲:

　　EMC1: 0.13磅/英尺(0.198公斤/米)

　　EMC2: 0.29 lbs/ft (0.426 kg/m)

　　EMC3: 0.33磅/英尺(0.496千克/米)

　　抗壓潰性能:500磅/直管

　　工作溫度范圍:-85°至392°F(-65°至200°C)

深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。

詳情了解MegaPhase微波電纜請點擊：http://www.bgbga.com/brand/40.html
