Lab-Flex T系列電纜RF-Labs
發布時間：2024-03-28 08:54:11 瀏覽：807

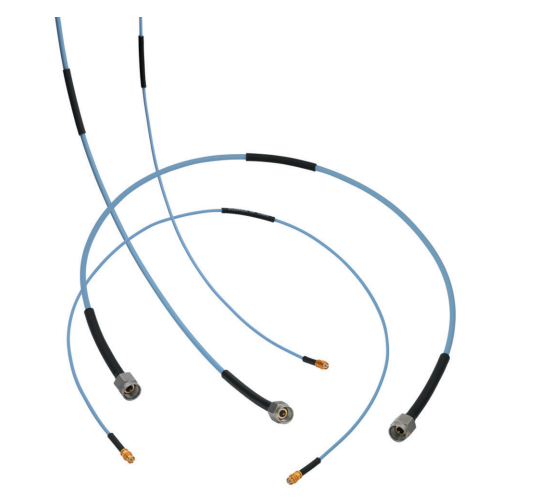

RF-Labs推出的Lab-Flex
T系列電纜是一款低損耗、高頻率的電纜，具有最小的相位變化特性，在溫度和彎曲度方面表現出色。該電纜在接近室溫時的相位響應幾乎平坦，且在更廣泛的溫度范圍測試中，如-40°C到85°C，相位變化僅為600ppm。在撓曲過程中，相位保持穩定，使其成為需要信號時序一致性的任何應用的理想選擇。
Lab-Flex?T電纜專為在溫度和機械彎曲下減少相位變化的測試條件而設計。傳統固態PTFE電纜絕緣體在-40至+85°C范圍內通常具有4000
ppm的相位變化。相比之下，低損耗PTFE電纜在相同溫度范圍內的相位變化預計可接近1800
ppm。而我們全新的Lab-Flex?T電纜由于獨特的絕緣體素材，其ppm僅介于400和600之間，限制了絕緣體的膨脹和收縮。在我們的100T設計中，Lab-Flex?T在室溫下表現平穩，展現出優于標準低損耗電纜的相位彎曲特性。
Lab-Flex @T Specifications |
General Specifications | Lab Flex@065T | Lab Flex@100T | Lab-Flex@160T | Lab Flex 200T |
Diamete | 0.056 | 0.1 | 0.15 | 0.189 |
Frequency,Max (GHz) | 50 | 50 | 40 | 31 |
Loss @5 GHz(dB/100ft) | 69.0 | 41.8 | 25.5 | 16.3 |
|
Electrical Specifications | Lab Flex@065T | Lab Flex@100T | Lab-Flex@160T | Lab Flex 200T |
Impedance,Nominal (Ω) | 50 | 50 | 50 | 50 |
Velocity of Propagation (%) | 78.7 | 80 | 80.3 | 84 |
Shielding Effectiveness,18 GHz(dB/t) | >-100dB | >-100dB | >-90dB | >-90dB |
Capacitace (pF/ft | 25.8 | 25.4 | 25.3 | 23.8 |
Delay (ns/ft) | 1.29 | 1.27 | 1.27 | 1.2 |
|
Mechanical Specifications | Lab Flex@065T | Lab Flex@100T | Lab-Flex@160T | Lab Flex 200T |
Weight (lbs/100ft) | 0.95 | 1.4 | 3.1 | 3.4 |
Temperature Range (C) | -65 to +150* | -65 to +150* | -65 to +200* | -65 to +200* |
Minimum Bend Radius (inches | 0.25 | 0.35 | 0.5 | 1.1 |
|
Construction Data | Lab Flex@065T | Lab Flex@100T | Lab-Flex@160T | Lab Flex 200T |
Inner Conductor | Solid SPc | Solid SPc | Solid SPc | Solid SPC |
Dielectric | Foamed PTFE | Foamed PTFE | Foamed PTEF | Extruded PTFE |
First Outer Shield | SPC Flat Spira | SPC Flat Spira | SPC Flat Braid | SPC Flat Braid |
Second Outer Shield | SPC Round Braid | SPC Round Braid | SPC Round Braid | SPC Round Braid |
Jacket | FEP | FEP | FEP | FEP |
此電纜適用于多種應用：
- 測試電纜
- 低損耗跳線
- 高頻互連件
- 移動及固定衛星通信系統
- 儀表
- 天線系統
- 電信系統
Lab-Flex?T電纜具有50
GHz的高頻率能力，比固體電介質低40%的損耗、卓越的屏蔽效能，焊接套管直至外編織層，具有出色的可靠性。其不銹鋼連接器、相位匹配對和可用組、鍍銀銅導體等特點，進一步突顯了其在各種應用中的優勢和性能。
