?MPN541382-PV電源模塊替代VTM48EF060T040A00
發布時間：2024-02-29 17:11:49 瀏覽：838

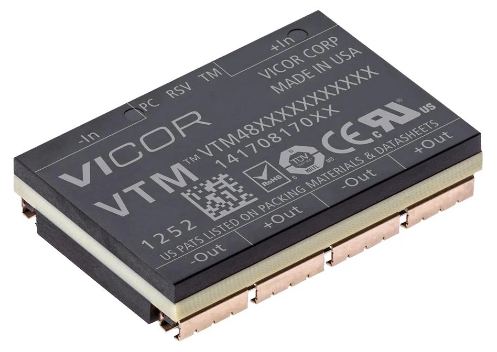

VTM48EF060T040A00具有高效（>96%）正弦幅度轉換器?（SAC），從26至55VDC主母線使用，并提供隔離輸出。VTM48EF060T040A00提供的低交流阻抗超出大多數下游控制器的帶寬；因此通常是在負載處的電容能夠設在正弦幅度轉換器的輸入處。由于VTM48EF060T040A00的K系數為1/8，因此電容值能夠減少64倍，從而節省了板面積、材質和總系統成本。
VTM48EF060T040A00選用VI芯片封裝，兼容標準的置放和表面貼裝安裝工藝。由于大的熱界面面積和優異的傳熱性，共模制VI芯片封裝提供強化的熱管理系統。與傳統方法相比較，VTM48EF060T040A00的高轉換效率提高整個系統的效率并減少了使用成本。
VTM48EF060T040A00能夠利用Factorized Power Architecture?，通過調整轉換和配電損耗以及加強高密度負載點轉換來提供效率和規格優勢。
功能與優勢
?48VDC至6VDC 40A電流倍增器
使用標準48V或24V PRM?穩壓器使用
?高效率（>96%）能降低系統功能損耗
?高密度（136A/in3）
?“全芯片”VI Chip?封裝實現與系統板的表面貼裝、低阻抗互連
?包含針對以下情況的內置保護裝置：
過電壓鎖定
過電流保護
短路保護
超溫保護
?提供啟動/禁用控制、內部溫度檢測
?ZVS/ZCS諧振正弦幅度轉換器拓?fù)?/span>
?典型應用中滿負荷時溫度升高低于50oC典型應用
?高端計算系統
?功能測試設備
?高密度開關電源
?通訊系統
VTM48EF060T040A00電源模塊推薦用作空間緊湊產品，能夠提供大電流高功率但由于VTM48EF060T040A00停售，市場只能選擇替換型號。
市場推薦的臺達旗下Cyntec的MPN541382-PV，Mblock功率模塊的產品，可實現正負2的連接方式，提供高至1000w的負載功率，而封裝體積僅有2.8*17.3*7.7mm。
Cnytec成立于1991年，以技術創新為主、生產銷售高精度和高密度模塊、傳感器和應用領域功能設計。產品主要包括集成電感、功率模塊和高精度電阻。廣泛用于移動終端、通信基站、機械設備等。
