XC9247系列降壓DC/DC轉換器TOREX

發布時間：2024-01-24 17:13:11     瀏覽：995

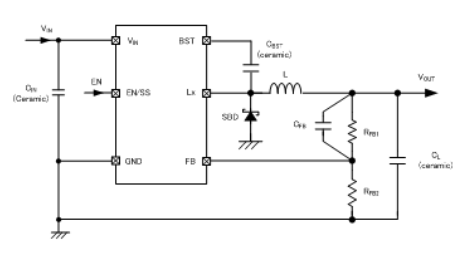

TOREX電源XC9247系列降壓DC/DC轉換器有內嵌運行在16V降壓N-溝道驅動晶體管。輸出電流高至1.0A高效穩壓電源。負載電容(CL)能夠使用陶瓷電容等低ESR電容。

XC9247系列降壓DC/DC轉換器具備內嵌1.0V基準電壓源，輸出電壓可通過外部電阻值隨意設置。因?yàn)殚_關頻率高至1.2MHz，能夠?qū)崿F(xiàn)外部器件的小型化。XC9247系列降壓DC/DC轉換器內部設置成1.5ms(TYP)軟啟動時間，然后再用EN/SS接插件連接的電阻和容量可以隨意設置，比內部軟啟動時間較長。

XC9247系列降壓DC/DC轉換器具備內嵌UVLO功能性，能夠在測試電壓低于時停止驅動晶體管。短路保護內嵌限流電源電路超溫關機電路和短路保護電源電路。


特征

輸入電壓范圍：4.5V～16V(隨產品不同，VIN范圍也有所不同)

輸出電壓范圍：1.2V～5.6V(VFB=1.0V)(隨產品不同，VOUT范圍也有所不同)

輸出電流：1A(VIN≧6V and VOUT/VIN≦50%)；1A(VIN<6V and VOUT/VIN≦40%)；

工作效率：90%(VIN=12V,VOUT=5V,IOUT=200mA)

頻率范圍：1.2MHz

最大pwm占空比：80%

帶軟啟動：內部設置1.5ms；外部設置：適用于外置RC隨意地設置；

控制方式：PWM/PFM自動調整控制

短路保護：電流限制(積分閂鎖方式)；超溫關斷；短路保護；

UVLO：4.15V,5.65V,7.65V

輸出電容：陶瓷電容

溫度范圍：-40℃～+85℃

適應環保規定：與EU RoHS規格對應、無鉛化



型號

UVLO解除電壓

工作頻率

封裝

XC9247B42CER-G

4.15V

1.2MHz

USP-6C

XC9247B42CMR-G

4.15V

1.2MHz

SOT-26W

XC9247B65CER-G

5.65V

1.2MHz

USP-6C

XC9247B65CMR-G

5.65V

1.2MHz

SOT-26W

XC9247B75CER-G

7.65V

1.2MHz

USP-6C

XC9247B75CMR-G

7.65V

1.2MHz

SOT-26W
