?EC7BW18-ECRT/EDRT超寬輸入DC-DC轉換器Cincon
發布時間：2023-12-29 17:08:52 瀏覽：891

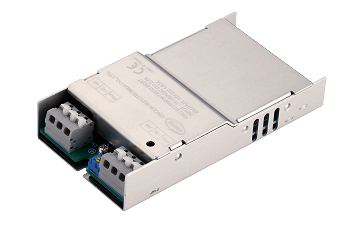

EC7BW18-ECRT/EDRT超寬輸入DC-DC轉換器滿足EN50155標準規定，內嵌浪涌電流限制器、維護電路和EMI解決方案，用作高速鐵路交付供電系統解決方案。與無源浪涌電流限制器相比較EC7BW18-ECRT/EDRT具有較強的效率損耗性能，受周圍溫度影響不大。
除了滿足EN50155標準規定，EC7BW18-ECRT/EDRT還包含會見S2、S3和C2需求的電容器、浪涌電流限制器、維持電路和EMI解決方案。不需要額外模塊和電源電路。
特征
效率高達88%
穩定開關頻率
穩壓電路輸出
負邏輯遠程控制開/關
低空載功能損耗
全面保護（OTP/OCP/OVP/UVLO）
3000VacI/O隔離
工作機殼溫度-40至+100℃
直流模塊UL62368-1第二次（強化絕緣）認證
滿足EN55032/EN55035/EN50155/EN50121-3-2/EN45545-2
安全性滿足IEC/EN/UL62368-1
底盤組裝，底板制冷
低浪涌電流
輸入反接保護
EN50155ClassS3/ClassC2CriteriaA不帶外部電容器
輸出LED顯示燈
4.45”x2.33”x0.85”規格
零件號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 空載輸入電流 | 效率 （％） | 輸入/輸出隔離電壓 |
EC7BW18-72S05-ECRT | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-ECRT | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-ECRT | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-ECRT | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-ECRT | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-ECRT | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-EDRT | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-EDRT | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-EDRT | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-EDRT | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-EDRT | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-EDRT | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-ECRTP | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-ECRTP | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-ECRTP | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-ECRTP | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-ECRTP | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-ECRTP | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-EDRTP | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-EDRTP | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-EDRTP | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-EDRTP | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-EDRTP | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-EDRTP | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
