Ironwood彈簧銷插座 (ESS)

發布時間:2023-10-13 16:55:15     瀏覽:682

彈簧針插座系列可在和其它Ironwood插座技術同樣的占用面積中對0.3mm1.27mm線徑BGA、LGAQFN、QFPSOIC器件實現極高的耐久性和寬溫度范圍檢測。這也使得具有同等封裝尺寸的差異PCB能夠實現各種不同的檢測應用。

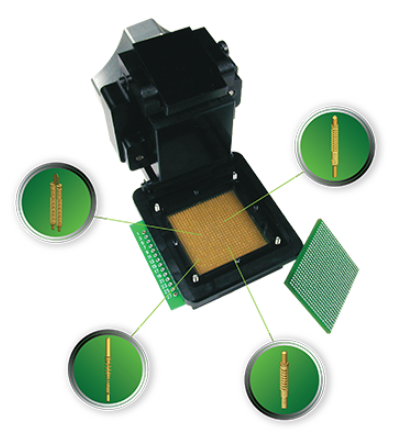

Ironwood彈簧針插座以中小型、經濟高效率的設計提供帶寬測試。彈簧針插座是種根據Pogo(彈簧)針技術上的簡易機件插座。Ironwood彈簧針插座是種無焊接插座,能夠使用所提供的硬件安裝到PCB上。PCB需在相應的位置具備安裝及對準孔。典型的彈簧管腳插座占用面積僅比最大IC尺寸大5mm,也就是說串聯電阻器、電容器、調諧電感器等能夠在GHz應用上與IC維持最小距離。Ironwood彈簧銷插座根據背板安裝在PCB上,而且適合所有IC核心尺寸,Ironwood彈簧管腳插座需要剛性金屬材料背板,以避免目標線路板因扭力彈簧管腳所需要的高法向力而出現偏移。如果目標PCB的背面包括電容器和電阻器,則能夠以設計一塊定制開發絕緣板,并且為這些器件切割出空腔。該絕緣板嵌在背板和目標PCB之間。Ironwood彈簧銷插座由鋁制作而成,無需額外散熱就可以損耗高至幾瓦的功率,而且使用定制開發散熱器可以處理高至100w的功率。用戶只需要將IC放進插座中,蓋上外蓋,然后轉動散熱螺絲就可以連接IC。它也和替代彈性體插座軌跡和其它插座技術兼容。


彈簧銷應用于IC封裝和線路板之間的接口。插座中常用的彈簧銷是低電阻(<0.05歐姆)連接器。雙端彈簧探頭主要一般由柱塞和彈簧組合而成。彈簧(鍍金不銹鋼或琴絲)嵌在2個柱塞(鍍金硬化鈹銅)之間。彈簧會開圈和閉圈之分。2個柱塞在關閉線圈空間中連結,使信號可以直接根據,而并非循環根據線圈。根據幾何結構和材料種類,彈簧探針的額定電流范圍包括1A8A。不銹鋼彈簧版本的溫度范圍為-55C150C,音樂鋼絲彈簧版本的溫度范圍為-55C125C。IC封裝中的焊球與彈簧管腳的冠端接觸。彈簧銷的底端接觸線路板焊層,實現信號的電氣線路。這些彈簧探針能夠是可輕松對特定檢測高度、力、電鍍表面處理、材料等進行設計。

Ironwood Electronics產品已通過ISO 90012015、RoHSITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品,在中國區銷售與技術服務支持。歡迎咨詢。

詳情了解Ironwood請點擊:http : //www.bgbga.com/public/brand/45.html
