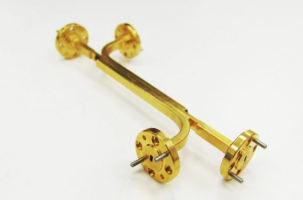

Mi-Wave波導型雙向耦合器

發布時間：2023-08-29 16:41:45     瀏覽：1159

Mi-Wave的567系列雙向耦合器具有多孔全局性的寬帶、寬壁器件。567系列波導型雙向耦合器提供3、6、10、20、30、40和50dB耦合值，應用于18至170.0GHz的要求波導頻率段。

567系列波導型雙向耦合器適用于需要將入射和反射性能實現高精度采集的應用。3dB耦合器在平衡混頻器作業中尤其有效，其中需要將RF和LO信號實現寬帶功率平衡，通過向平衡混頻器模塊的兩邊配電。3dB雙向耦合器能夠提供全帶寬功率平衡。

特征

?全頻段操控

?規格緊湊

?低駐波比

?穩固的構造

應用領域

?檢測系統

?發射器應用/假負載

?通訊衛星

?微波功放器

?源均衡化

?5G和6G

Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。

詳情了解Mi-Wave請點擊：http://www.bgbga.com/brand/52.html


模型

頻率

插入損耗

（分貝）

耦合

（分貝）

方向性

（分貝）

駐波比

ports

567K-3/595

18-26.5

1

3

40

1.12

WR-42波導，UG-595/U 法蘭

567K-6/595

18-26.6

1

6

40

1.12

WR-42 波導，UG-595/U 法蘭

567K-10/595

18-26.7

1

10

40

1.12

WR-42 波導，UG-595/U 法蘭

567K-20/595

18-26.8

1

20

40

1.12

WR-42 波導，UG-595/U 法蘭

567K-30/595

18-26.9

1

30

40

1.12

WR-42 波導，UG-595/U 法蘭

567K-40/595

18-26.10

1

40

40

1.12

WR-42 波導，UG-595/U 法蘭

567A-3/599

26.5-40

1

3

40

1.12

WR-28 波導，UG-599/U 法蘭

567A-6/599

26.5-40

1

6

40

1.12

WR-28 波導，UG-599/U 法蘭

567A-10/599

26.5-40

1

10

40

1.12

WR-28 波導，UG-599/U 法蘭

567A-20/599

26.5-40

1

20

40

1.12

WR-28 波導，UG-599/U 法蘭

567A-30/599

26.5-40

1

30

40

1.12

WR-28 波導，UG-599/U 法蘭

567A-40/599

26.5-40

1

40

40

1.12

WR-28 波導，UG-599/U 法蘭

567B-3/719

33-50

1

3

40

1.12

WR-22 波導。UG-719/U法蘭

567B-6/383

33-50

1

6

40

1.12

WR-22 波導，UG-383/U 法蘭

567B-10/383

33-50

1

10

40

1.12

WR-22 波導，UG-383/U 法蘭

567B-20/383

33-50

1

20

40

1.12

WR-22 波導，UG-383/U 法蘭

567B-30/383

33-50

1

30

40

1.12

WR-22 波導，UG-383/U 法蘭

567B-40/383

33-50

1

40

40

1.12

WR-22 波導，UG-383/U 法蘭

567U-3/383

40-60

1

3

40

1.15

WR-19 波導，UG-383/U 法蘭

567U-3/383

40-60

1

6

40

1.15

WR-19 波導，UG-383/U 法蘭

567U-10/383

40-60

1

10

40

1.15

WR-19 波導，UG-383/U 法蘭

567U-20/383

40-60

1

20

40

1.15

WR-19 波導，UG-383/U 法蘭

567U-30/383

40-60

1

30

40

1.15

WR-19 波導，UG-383/U 法蘭

567U-40/383

40-60

1

40

40

1.15

WR-19 波導，UG-383/U 法蘭

567V-3/385

50-75

1

3

40

1.15

WR-15 波導，UG-385/U 法蘭

567V-6/385

50-75

1

6

40

1.15

WR-15 波導，UG-385/U 法蘭

567V-10/385

50-75

1

10

40

1.15

WR-15 波導，UG-385/U 法蘭

567V-20/385

50-75

1

20

40

1.15

WR-15 波導，UG-385/U 法蘭

567V-30/385

50-75

1

30

40

1.15

WR-15 波導，UG-385/U 法蘭

567V-40/385

50-75

1

40

40

1.15

WR-15 波導，UG-385/U 法蘭

567E-3/387

60-90

1.5

3

40

1.15

WR-12 波導，UG-387/U 法蘭

567E-6/387

60-90

1.5

6

40

1.15

WR-12 波導，UG-387/U 法蘭

567E-10/387

60-90

1.5

10

40

1.15

WR-12 波導，UG-387/U 法蘭

567E-20/387

60-90

1.5

20

40

1.15

WR-12 波導，UG-387/U 法蘭

567E-30/387

60-90

1.5

30

40

1.15

WR-12 波導，UG-387/U 法蘭

567E-40/387

60-90

1.5

40

40

1.15

WR-12 波導，UG-387/U 法蘭

567W-3/387

75-110

1.5

3

40

1.17

WR-10 波導，UG-387/U 法蘭

567W-6/387

75-110

1.5

6

40

1.17

WR-10 波導，UG-387/U 法蘭

567W-10/387

75-110

1.5

10

40

1.17

WR-10 波導，UG-387/U 法蘭

567W-20/387

75-110

1.5

20

40

1.17

WR-10 波導，UG-387/U 法蘭

567W-30/387

75-110

1.5

30

40

1.17

WR-10 波導，UG-387/U 法蘭

567W-40/387

75-110

1.5

40

40

1.17

WR-10 波導，UG-387/U 法蘭
