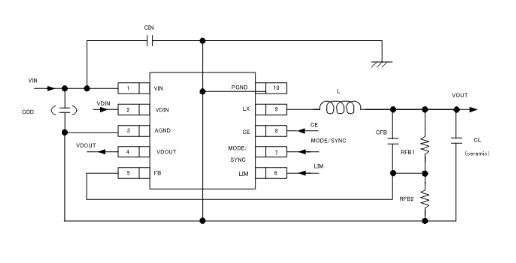

TOREX的XC9223系列是同步整流降壓DC/DC轉換器，XC9223降壓DC/DC轉換器配備有0.21Ω(TYP.)P端面驅動三極管和同步整流0.23Ω(TYP.)N端面開關器件。XC9223降壓DC/DC轉換器根據減少內嵌三極管的通斷特性阻抗，即可獲得高效率,相對穩定的，高至1.0A的電流。

XC9223降壓DC/DC轉換器因?yàn)楣ぷ黝l率高至1MHz和2MHz，能夠選擇中小型功率電感。因此，XC9223降壓DC/DC轉換器適合為有高度限制或者需要節省成本的應用。當電源電流受限不一樣例如USB和AC適配器，芯片電流受限值能夠選擇1.5A(MIN.)當LIM管腳置高，還可以選擇0.5A(MIN.)當LIM管腳置低。根據MODE/SYNC管腳，XC9223降壓DC/DC轉換器能夠選擇穩定PWM控制模式或是自動選擇限流PFM/PWM控制模式。為了避免開關噪音，XC9223降壓DC/DC轉換器能夠通過MODE/SYNC管腳同步外界的時鐘信號，該時鐘信號的頻率范圍是內部時鐘信號的±25%。

為了避免芯片被燒毀，XC9223降壓DC/DC轉換器配備有三種保護裝置：積分保護，超溫關斷，過流保護。XC9223降壓DC/DC轉換器具備內置UVLO性能，當輸入電壓降至1.8V或較低的情況下，內部的P端面開關器件能被強制性關斷。

XC9223降壓DC/DC轉換器的檢測器性能能夠通過外置式電阻檢測隨意電壓。

特征

工作電壓范圍：2.5V～6.0V

輸出電壓范圍：0.9V～VIN(可通過0.8V[±2%]參考電壓和分壓電阻自由設定)

工作頻段：1MHz,2MHz(±15%)

輸出電流：1.0A

最大限制電流：0.6A(MIN.)0.9A(MAX.)LIM端子=“L”；1.2A(MIN.)2.0A(MAX.)LIM端子=“H”

控制方法：PWM/PFM外部切換控制,同步外部時鐘信號

保護電路：過熱關斷,積分閂鎖方式(限定過電流),短路保護

帶軟啟動：1ms(TYP.)

電壓監測器 ：0.712V檢測

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
