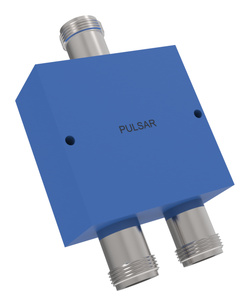

?PULSAR 180°混合耦合器/分配器0.3-1000兆赫

發布時間:2023-07-19 16:41:25     瀏覽:870

混合耦合器相當于功率分配器,在多個端口間產生了相位偏移。根據相位偏移情況又可分為0度,90度或180度。從而影響關鍵性指標原因有相位平衡、振幅平衡及其耦合(輸出)端口之間的隔離情況。

PULSAR 180°混合耦合器有時候選用以特殊通道耦合器來完成端口之間的預期耦合和相位偏移,能夠?qū)崿F(xiàn)低VSWR、隔離和相位/振幅平衡。

PULSAR 180°混合器選用緊湊型封裝,工作頻段為300kHz1GHz,通常可解決1w的輸入功率。180°混合器具備各種各樣表面層量、氣密性密封和連接器封裝。

PULSAR微波公司成立于1987年,PULSAR主要為世界商業客戶提供性價比高微波產品,目前,PULSAR標準產品工作頻率可高達到85GHz,并能夠提供產品定制服務。PULSAR已經獲得ISO-9001認證、美國ITAR認證,所有產品均符合RoHS標準。

深圳市立維創展科技授權代理銷售PULSAR微波產品,并提供售后支持服務,歡迎咨詢。

詳情了解PULSAR放大器請點擊:http://www.bgbga.com/brand/39.html


3 Port Hybrids

Frequency Range
(MHz)

Insertion
Loss(dB)
max.

Isolation
A - B(dB)
min.

Input Power
(watts)max.

Amplitude
Balance
(dB)max.

Phase
Balance
(deg)max.

VSWR
max.

Package
Type

P/N

Min

Max

0.3

20

0.8

25

1

0.2

1.30:1

Pin

JT-01-301

0.3

20

0.8

25

1

0.2

1.30:1

SMA

JT-01-411

0.3

20

0.8

25

1

0.2

1.30:1

Surface

JT-01-A

10

100

0.6

20

50

0.5

1.40:1

N

JTP-10-450/1N

5

200

1.2

25

1

0.3

1.30:1

Pin

JT-02-301

5

200

1.2

25

1

0.3

1.30:1

SMA

JT-02-411

5

200

1.2

25

1

0.3

1.30:1

Surface

JT-02-A

5

400

1.5

20

1

0.3

1.50:1

Pin

JT-05-301

5

400

1.5

20

1

0.3

1.50:1

SMA

JT-05-411

5

400

1.5

20

1

0.3

1.50:1

Surface

JT-05-A

200

400

1.0

20

1

0.7

1.30:1

Pin

JT-04-301

200

400

1.0

20

1

0.7

1.30:1

SMA

JT-04-411

200

400

1.0

20

1

0.7

1.30:1

Surface

JT-04-A

40

850

1.5

20

1

0.5

1.50:1

Pin

JT-07-304

20

1000

1.5

17

1

0.5

2.00:1

Pin

JT-06-301

20

1000

1.5

17

1

0.5

2.00:1

SMA

JT-06-411

20

1000

1.5

17

1

0.5

2.00:1

Surface

JT-06-A

4 Port Hybrids

Frequency Range
(MHz)

Insertion
Loss(dB)
max.

Isolation
A - B(dB)
min.

Input Power
(watts)max.

Amplitude
Balance
(dB)max.

Phase
Balance
(deg)max.

VSWR
max.

Package
Type

P/N

Min

Max

0.3

20

0.8

25

1

0.2

1.30:1

SMA

JF-01-412

0.3

20

0.8

25

1

0.2

1.30:1

Surface

JF-01-B

5

200

1.2

25

1

0.3

1.30:1

Pin

JF-02-301

5

200

1.2

25

1

0.3

1.30:1

SMA

JF-02-412

5

200

1.2

25

1

0.3

1.30:1

Surface

JF-02-B

5

400

1.5

20

1

0.4

1.50:1

Pin

JF-03-301

5

400

1.5

20

1

0.4

1.50:1

SMA

JF-03-412

5

400

1.5

20

1

0.4

1.50:1

Surface

JF-03-B

200

400

1.0

20

1

0.5

1.50:1

Pin

JF-04-301

200

400

1.0

20

1

0.5

1.50:1

SMA

JF-04-412

200

400

1.0

20

1

0.5

1.50:1

Surface

JF-04-B
