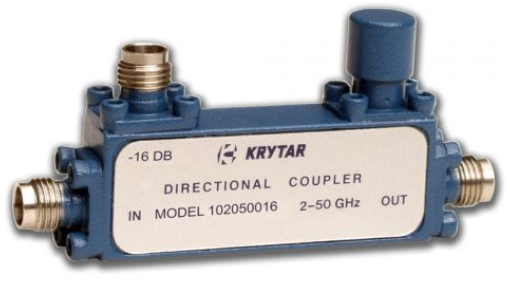

?102050016定向耦合器KRYTAR
發布時間：2023-07-12 16:40:08 瀏覽：992
KRYTAR的定向耦合器致力于需用外部調整、高精度監控、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。
KRYTAR的新型產品10205016提高了對多功能帶狀線設計的選擇，這類應用在2.0至50GHz的寬帶頻率范圍內以單一化、緊湊型和輕便式的封裝展現出出色的耦合。
此外，10205016提供優質的性能額定電流，包含16dB、±1.0dB的標準耦合（相較于輸出），及其±0.6dB、2至26.5GHz和±0.8、2至50GHz的頻率靈敏性。102050016定向耦合器的插入損耗（包含耦合功率）低于1.7dB。方向性>13dB，2-26.5GHz和>10dB，26.5-50GHz，駐波比在2-26.5GHz為1.5，在26.5-50GHz為1.8。102050016輸入額定功率約為20W，最高值為3kW。定向耦合器配備行業標準2.4mm螺紋孔連接器。102050016緊湊型包裝規格僅有1.75英寸（長）x0.40英寸（寬）x0.65英寸（高），重量僅有1.2盎司。操作溫度為-54°至85°C。
KRYTAR的耦合器致力于需用外部調整、高精度監控、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。KRYTAR耦合器為更多技術應用提供解決方案，包含電子戰（EW）、商用無線網絡、衛星通訊、雷達探測、信號檢測和測量、無線天線波束形成及其EMC測試環境。對大多數空間受到限制的應用，緊湊的規格尺寸使KRYTAR定向耦合器成為理想化解決方案。定向耦合器也能夠制作成滿足脊?fàn)顕儡娛庐a(chǎn)品規格。
KRYTAR更為滿足甚至超過關鍵性能和/或包裝要求的產品定制提供完整的技術服務。
規格
頻率min (GHz)：2
頻率max(GHz)：50
公稱聯軸器：16±1.0dB
頻率靈敏度 (dB)：2-26.5 GHz，±0.6；26.5-50 GHz，± 0.80
插入損耗（max dB）：1.7
指向性（dB min）：2-26.5 GHz，13；26.5-50 GHz，10
駐波比：2-26.5 GHz，1.5；26.5-50 GHz，1.80
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
2 – 50 GHz 頻率操作
16 dB耦合
頻率靈敏度：±0.6 dB, 2 to 26.5 GHz, ±0.8 dB, 2 to 50 GHz
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
