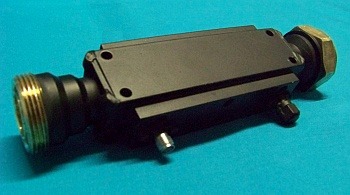

?900 瓦和 1400 瓦高功率單向耦合器ATM Microwave
發布時間：2023-07-05 16:52:16 瀏覽：821
ATM Microwave定向耦合器是微波射頻系統上廣泛使用的微波組件，是通過微波信號按照一定的比率完成功率分配。定向耦合器通常由光纖傳輸組成，同軸電纜、矩形波導、圓波導、帶狀線和微帶線都能夠組成定向耦合器。
電氣
射頻連接器：輸入/輸出：7/16型母頭；耦合電路臂：SMA(F)
射頻功率：均值900瓦或1400瓦 最高值10KW。
耦合電路：30dB、40dB、50dB標準、+/-0.50dB、其它適用值
機械
構造：航空設計
連接器：7/16"母主線、SMA母耦合電路臂不銹鋼板
表層處理：特殊的抗腐蝕316不銹鋼板環氧涂層IAWMIL-F-14072顏色灰灰色
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.bgbga.com/brand/53.html
頻率 (GHz) | 耦合
(dB)
+/- 0.5 | 頻率
靈敏度
(+/- dB) | Dir.
(dB min) | 插入損耗（dB） | 最大駐波比 | 型號
900 瓦 | 型號
1400 瓦 |
Excl
Coup | True | Main | Sec |
0.50-2.0 | 30
40
50 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP(7/16)22D-30
CHP(7/16)22D-40
CHP(7/16)22D-50 | CHP(7/16)22D-1400-30
CHP(7/16)22D-1400-40
CHP(7/16)22D-1400-50 |
0.86-1.7 | 30
40
50 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)23L-30
CHP(7/16)23L-40
CHP(7/16)23L-50 | CHP(7/16)23L-1400-30
CHP(7/16)23L-1400-40
CHP(7/16)23L-1400-50 |
1.0-2.0 | 30
40
50 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)23-30
CHP(7/16)23-40
CHP(7/16)23-50 | CHP(7/16)23-1400-30
CHP(7/16)23-1400-40
CHP(7/16)23-1400-50 |
2.0-4.0 | 30
40
50 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)24-30
CHP(7/16)24-40
CHP(7/16)24-50 | CHP(7/16)24-1400-30
CHP(7/16)24-1400-40
CHP(7/16)24-1400-50 |
4.0-8.0 | 30
40
50 | 0.8 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)25-30
CHP(7/16)25-40
CHP(7/16)25-50 | CHP(7/16)25-1400-30
CHP(7/16)25-1400-40
CHP(7/16)25-1400-50 |
1.0-4.0 | 30
40
50 | 0.8 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)23E-30
CHP(7/16)23E-40
CHP(7/16)23E-50 | CHP(7/16)23E-1400-30
CHP(7/16)23E-1400-40
CHP(7/16)23E-1400-50 |
0.8-4.2 | 40
50 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.35 | 1.30 | CHP(7/16)22L-40
CHP(7/16)22L-50 | CHP(7/16)22L-1400-40
CHP(7/16)22L-1400-50 |
2.0-8.0 | 30
40
50 | 0.8 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)24F-30
CHP(7/16)24F-40
CHP(7/16)24F-50 | CHP(7/16)24F-1400-30
CHP(7/16)24F-1400-40
CHP(7/16)24F-1400-50 |
