?XCL301系列線圈一體型轉換器TOREX
發布時間：2023-05-06 17:04:19 瀏覽：1259

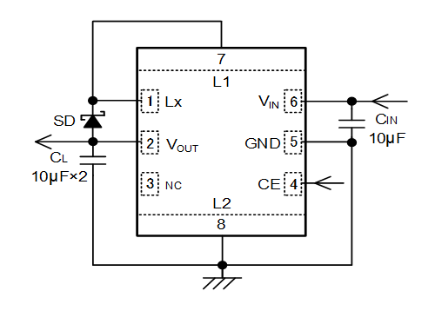

TOREX電源模塊XCL301系列是種內嵌P端面驅動晶體管的負電壓輸出micro DC/DC轉換器。通過調節IC與線圈一體化，能夠?qū)崿F(xiàn)微型化，僅需在外部增加肖特基二極管與電容器，就能夠搭建不占用空間的電源。XCL301系列轉換器額定電壓為2.7V～5.5V。輸出電壓已設置成-3.3V（精密度±2.0%）。
XCL301系列轉換器運行模式為PFM/穩定關機時間PWM自動調整操控，通過在小負載（輕載）時將項目從穩定關機時間PWM操控轉移至PFM操控，在小負載（輕載）至大負載（重載）的整體負載范圍將實現精準，最適用注重小負載（輕載）下的高效率的設備和在乎電池?fù)p耗的設備。
XCL301系列轉換器通過在待機時終止整體電源電路，將靜態損耗電流限制在0.1μA（TYP.）以下。因內嵌（電源）輸入欠壓鎖閉（Under Voltage Lock Out）性能，當輸入電壓少于欠壓鎖閉電平時，會強制退出內部P端面驅動晶體管。除此之外，UVLO檢驗電壓為2.2V（TYP.）。
XCL301系列轉換器因內嵌CL放電性能，通過在待機時，開啟VOUT-VIN間的內部開關，將采用內電阻釋放CL的電荷。通過這個放電性能，能夠?qū)⑤敵鲭妷貉杆倩謴?fù)到GND電平。
特點
輸入電壓：2.7V～5.5V
輸出電壓：-3.3V
輸出電壓精度：±2.0%
最大輸出電流：-50mA@VOUT=-3.3V, VIN=3.3V (TYP)
內置驅動器：1.3Ω (Pch驅動器)
消耗電流：40μA (TYP.)
控制方式：PFM / 固定關機時間PWM 自動切換控制
快速負載瞬態響應：-50mV(VIN=3.3V,VOUT=-3.3V,IOUT=1mA→50mA)
PFM開關電流：550mA
功能：
過流保護功能
軟啟動電流限制功能
CL自動放電功能
UVLO
陶瓷電容
工作溫度范圍：-40℃～+85℃
適應環保要求：與EU RoHS規格對應、無鉛
TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
