?CHR2270-QRG集成轉發器電路UMS
發布時間：2023-04-27 16:49:27 瀏覽：1244

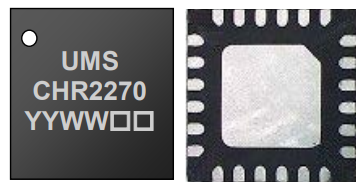

UMS CHR2270-QRG是種集成化收發器電源電路，選用SiGe技術應用生產制造，致力于與專用型5.8GHz短程通信的ETSIES200674和EN300674兼容。CHR2270-QRG包括用作雙向傳輸和控制模塊數字接口中的所有RF功能模塊，具備極高的性能定制靈活性和閑置模式的極低電流消耗。
實現3種形式：
待機：極低電流AM檢測器，集成化射頻濾波，在SB_out和SB_CPT輸出上提供條件性開啟信號。當使用ETSIES200674或EN300674形式將AM調配射頻信號主要用于射頻輸入時，這些輸出保持激活狀態。
DOWNLINK：低電流AM檢測器，具備優化的IF帶寬，在Data_out輸出端口提供解調數據。
UPLINK：根據無源反射混頻器的乘法器，能夠在相位調制或幅度調制中使用。
主要特征
5.8GHZISM頻率段工作頻率
用作緊湊型系統的單射頻端口和無線天線
帶附帶條件性輸出的集成化開啟電源電路
3V蓄電池偏置電壓范圍，主要用于極低待機電流和IDLE形式
可調式待機時間和閾值性能參數，帶2位開啟靈敏性數字控制
開啟條件性高
下行鏈路AM檢測靈敏度高
可調式下行鏈路性能參數
下行鏈路射頻輸入功率電平檢測
數字輸出端口CMOS兼容
寬上行鏈路和下行鏈路中高頻帶寬
用作低上行鏈路消耗的高性能相位和幅度解調器
上行鏈路增益控制
用作發射射頻頻帶功率管制的集成化環路
-40℃至+90℃環境溫度
ESD保障
UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。
深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。立維創展存有一些型號UMS產品庫存。歡迎咨詢。
詳情了解UMS請點擊：http://www.bgbga.com/brand/36.html
