?Mi-Wave直讀精密衰減器（510系列）
發布時間：2023-04-04 16:39:05 瀏覽：823
高精密衰減器是種高精密可變衰減器，主要用于通訊設備產品制造與維護。適合于科學研究，生產企業檢測各種各樣平衡、不平衡設備，服務器的衰減和增益值，也能夠?qū)νㄓ嵲O(shè)備的頻率特性，振幅特性實現高精度的檢測。

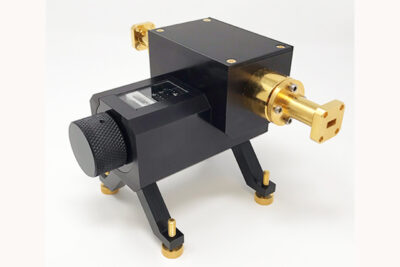

Mi-Wave直讀式精密衰減器510系列根據轉動設置在圓形波導位置的電阻葉片具備0至60dB的校準衰減。510系列直讀式精密衰減器也被稱為高精密轉動葉片衰減器。
特征
?低駐波比
?直讀式
?低插入損耗
?消隙驅動器
?相移可忽略
?高精密構造
?與頻率無關
?全波段操控
?衰減精確度高
應用
?儀器儀表
?人工測試設置
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.bgbga.com/brand/52.html
模型 | 帶型 | 最低 頻率 (GHz) | 最大 頻率 (GHz) | 插入損耗(dB) 模型值 | 衰減 范圍 (dB) | 成功率 處理 (CW) | 射音端口 | 準度 （dB） |
510(75)(X)/UBR120 | X波段 | 10 | 15 | 0.5 | 0-50 | 0.3 | WR-90波導，UG-39/U 法蘭 | 0.1 |
510Ku/419 | Ku波段 | 12.4 | 18 | 0.5 | 0-60 | 0.3 | WR-62波導，UG-419 法蘭 | 0.1 |
510K/595 | K波段 | 18 | 26.5 | 0.5 | 0-60 | 0.3 | WR-42波導，UG-595/U 法蘭 | 0.1 |
510(34)/1530 |
| 22 | 33 | 0.5 | 0-60 | 0.3 | WR-34波導，UG-595 法蘭 | 0.1 |
510A/599 | Ka波段 | 26.5 | 40 | 0.6 | 0-60 | 10 | WR-28波導，UG-599/U 法蘭 | 0.1 |
510B/383 | Q波段 | 33 | 50 | 0.7 | 0-60 | 7 | WR-22波導，UG-383/U 法蘭 | 0.1 |
510U/383 | U波段 | 40 | 60 | 0.7 | 0-60 | 5 | WR-19波導，UG-383/UM 法蘭 | 0.1 |
510V/385 | V波段 | 50 | 75 | 1.2 | 0-60 | 5 | WR-15波導，UG-385/U 法蘭 | 0.1 |
510E/387 | E波段 | 60 | 90 | 1.8 | 0-60 | 2 | WR-12波導，UG-387/UM法蘭 | 0.1 |
510W/387 | W波段 | 75 | 110 | 3.3 | 0-60 | 2 | WR-10波導，UG-387/UM 法蘭 | 0.1 |
510F/387 | F波段 | 90 | 140 | 3.4 | 0-50 | 0.1 | WR-8波導，UG-387/UM 法蘭 | 0.1 |
510D/387 | D波段 | 110 | 170 | 3.5 | 0-60 | 0.1 | WR-6波導，UG-387/UM 法蘭 | 0.1 |
510G/387 | G波段 | 140 | 220 | 3.8 | 0-60 | 0.1 | WR-5波導，UG-387/UM 法蘭 | 0.1 |
510H-387 | H波段 | 170 | 260 | 6 | 0-40 | 0.1 | WR-4波導，UG-387/UM 法蘭 | 0.1 |
510J/387 | J波段 | 220 | 325 | 7 | 0-40 | 0.05 | WR-03波導，UG-387/UM 法蘭 | 0.1 |
